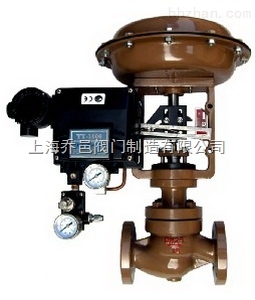

氣動薄膜直通單座調節閥ZXP
ZXP氣動薄膜直通單座調節閥尺寸 ZXP氣動薄膜直通單座調節閥參數 ZXP氣動薄膜直通單座調節閥規格
品牌
上海喬邑型號
ZXP瀏覽次數
96 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜直通單座調節閥ZXP
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZXP氣動薄膜直通單座調節閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
概述
ZXP氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構，流道呈S流線型。具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件，特別適用于允許泄漏量小、閥前后壓差不大的工作場合。
ZXP系列氣動薄膜直通單座調節閥有標準型、散熱型、低溫型、調節切斷型、波紋管密封型、夾套保溫型等多種型式。產品公稱壓力等級有PN(MPa)1.6、4.0、6.4、10.0；閥體口徑范圍DN20~200；適用流體溫度由-200~+560℃范圍內多種檔次；泄漏量標準有Ⅳ級、Ⅵ級；流量特性有直線、等百分比。多種品種規格可供選擇。
主要零件常用材料
閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti、
閥芯、閥座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司鈦萊合金堆焊
填料：PTFE、石墨
波紋管：1Cr18Ni9Ti
墊片：石墨纏繞墊片(V6590)、F4
膜蓋：A3
波紋膜片：夾增強滌綸織物丁腈橡膠
彈簧：60Si2Mn
閥桿、推桿：1Cr18Ni9Ti、2Cr13
注：具體材質組合詳見第4頁表3，特殊要求可供其它材料。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
技術參數和性能
閥體
|
型 式 |
直通鑄造球型閥 |
|
公稱通徑 |
25、32、40、50、65、80、100、125、150、200、250、300mm |
|
公稱壓力 |
PN1.6、4.0、6.4MPa |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上 閥 蓋 |
標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件
|
閥芯型式 |
壓力平衡式閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
材料 |
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、 |
執行機構
|
型 式 |
ZHA/B多彈簧簿膜執行機構 |
||||
|
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
彈簧范圍KPa |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400KPa |
||||
|
氣源接口 |
RC1/4' |
||||
|
環境溫度 |
-30～+70℃ |
||||
閥作用型式
氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
|
項 目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差% |
±5.0 |
±1.0 |
||
|
回 差% |
≤3.0 |
≤1.0 |
||
|
死 區% |
≤3.0 |
≤0.4 |
||
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
±1.0 |
|
終點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差% |
≤2.5 |
|||
|
泄露量 l/h |
0.01%×閥額定容量 |
|||
|
可調范圍R |
30:1 |
|||
額定流量系數Kv、額定行程、配用執行機構型號
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
直線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
690 |
690 |
1000 |
1600 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
630 |
630 |
900 |
1440 |
|
|
額定行程 L(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
執行機構型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
類型
ZXPO標準型工作溫度-20~+160℃，泄漏量標準有Ⅳ級；
ZXPG閥蓋增設散熱片可用于介質溫度-60~+450℃；
ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏；
ZXPD長頸閥蓋結構加波紋管密封可用于-196℃的深冷場合。
ZXPQ型軟密封結構閥芯達Ⅵ級泄漏標準（微氣泡級）；
ZXPJ型夾套保溫調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合；
ZXPF襯塑型單座調節閥與流體接觸部位襯有F46，填料部位采用聚四氟乙烯波紋管密封，特別適用于強腐蝕介質的自動控制。
閥芯、閥座堆焊司鈦萊合金，適用于高溫、深冷及其他苛刻的工況；
上海喬邑閥門為您提供專業的【ZXP氣動薄膜直通單座調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
