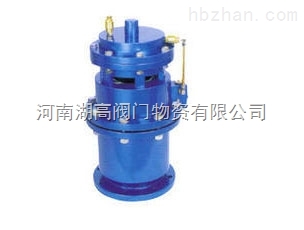

全壓高速排氣閥QSP

產品概述

全壓高速排氣閥QSP是國內目前最先進的氣缸式排氣閥，在結構性能上完全超越了普通高速（雙口）排氣閥和復合式雙口排氣閥，對于管道中的氣體，無論是多段水柱，氣柱相間，有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管事故，減阻節能，減少壓力震蕩，提高整個供水系統及各種設備的安全可靠性。

主要用途及適用介質

本系列排氣閥采用法蘭連接，適用于壓力為1.0~1.6Mpa，工作溫度≤100℃的電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。

使用介質：清水類等

工作原理

本閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。

主要技術參數

主要零件材料說明

QSP全壓高速排氣閥結構圖

法蘭連接外形尺寸圖

安裝位置

1. 水泵出口，逆止閥之前的橫管上，在水泵啟動時排氣，停車時呼氣。
2. 管路下坡處的橫管上。
3. 當水泵停止時，可能造成真空或負壓處。
4. 長距離管線中，每隔1-1.5公里處的橫管處。
5. 橫管的最高處，立管的頂端。

安裝注意事項

1. 排氣閥應豎直安裝在橫管上。
2. 為方便于維修，排氣閥的下方應安裝一只隔離閥。
3. 排氣閥不得安裝于強酸或強堿的環境中。
4. 通天排氣閥應該采取防凍措施，一般需砌窯井加以保護及防凍。
