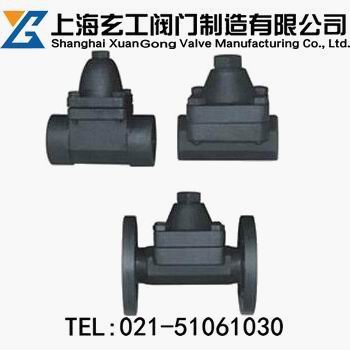

CS17H雙金屬片式蒸汽疏水閥概述：

CS17H、CS47H雙金屬片式蒸汽疏水閥利用熱傳感原理排放過冷凝結水，能夠處理大的啟動負荷。當系統溫度和壓力增大時，疏水閥的疊層式鎳－鉻雙金屬元件開始延展，當蒸汽到達疏水閥時緊閉閥門從而防止了蒸汽損失。保證系統在節省能源的條件下高效率工作。CS17H、CS47H雙金屬片式蒸汽疏水閥有法蘭和螺紋焊接等連接方式，制造材質有鑄鋼和不銹鋼等，適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

CS17H雙金屬片式蒸汽疏水閥工作原理：
CS17H、CS47H雙金屬片式蒸汽疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
CS17H雙金屬片式蒸汽疏水閥產品特點：
1、起止回閥作用：閥球能在管線產生回流時，立即關閉排放孔，無須附加裝置。
2、排空氣和水：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、阻汽：的蒸汽使雙金屬元件彎曲產生熱拉力，熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
CS17H雙金屬片式蒸汽疏水閥工作原理、流程圖：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展狀態，閥芯完全開戶并迅速排放冷凝水。

3、熱凝水進入疏水閥，雙金屬片隨著溫度的升高開彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開戶閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

CS17H雙金屬片式蒸汽疏水閥外形連接尺寸：

CS17H雙金屬片式蒸汽疏水閥參考排量圖：

聲明：
產品描述中所有文字、數據、圖片僅供參考！CS17H、CS47H雙金屬片式蒸汽疏水閥價格合理，高效內部成本控制，讓利于客戶！如需了解性能參數、結構尺寸參數、價格等詳情，請聯系我們！
