產品名稱： 污水復合式排氣閥 產品型號： SCAR 產品口徑： DN25- 產品壓力： 1.0Mpa 產品材質： 鑄鐵、球鐵、碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

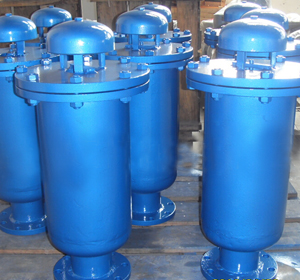

一、SCAR污水復合式排氣閥概述： SCAR污水復合式排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。 復合式排氣閥裝設于泵浦出水口處或送配水管線中，用以大量排出管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓而被損壞，壓力等級1.0MPa。 二、SCAR污水復合式排氣閥作用原理： 當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。 三、SCAR污水復合式排氣閥技術參數： 工作壓力 1.0Mpa 介質 清水 使用溫度 常溫 閥體 HT200 浮球與活瓣 304不銹鋼 密封材料 丁晴橡膠 四、SCAR復合式排氣閥每小時排氣量表： 規格DN 25 50 80 100 150 200 250 300 350 400 立方米/時 2-88 85-352 22-904 34-1413 76-3179 135-8831 212-8831 305-12717 415-17309 542-22608 五、SCAR污水復合式排氣閥零件名稱材料： 序號 名稱 材質 1 械桿B 不銹鋼、錫青銅 2 活塞 不銹鋼、錫青銅 3 頂塞 鋁青銅+橡膠 4 杠桿A 不銹鋼、錫青鉛 5 墊圈環 合成橡膠 6 導套 不銹鋼、鑄黃銅 7 杠桿架 不銹鋼、鑄黃銅 8 浮球 不銹鋼 9 閥蓋 灰鑄鐵、Q4400-15 10 閥體 灰鑄鐵、Q4400-15 11 排氣帽 灰鑄鐵、Q4400-15 六、SCAR污水復合式排氣閥產品實拍圖： 七、SCAR污水復合式排氣閥主要連接尺寸： 公稱通徑 DN（mm） H D D1 Z Ф-d 50 490 165 125 4 19 80 590 200 135 8 19 100 750 220 180 8 19 150 820 285 240 8 23 200 1000 340 295 8 23 250 1200 395 350 12 23 八、SCAR污水復合式排氣閥安裝示意圖：
