商品介紹

品牌:上海玄工閥門

商品名稱:上海D943H電動硬密封蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

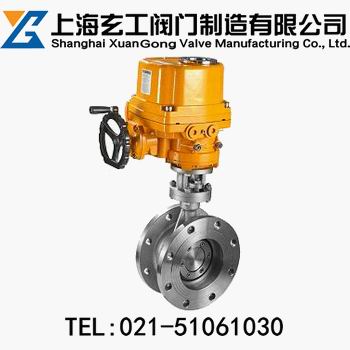

D943H電動硬密封蝶閥
http://www.famenbaike.com/product/diefa/dddf/269.html

上海玄工閥門制造廠家主要生產【D943H電動硬密封蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D943H電動硬密封蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	D943H電動硬密封蝶閥
	閥門型號：	D943H、D973H
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

D943H電動硬密封蝶閥概述：
電動硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

電動硬密封蝶閥特點：
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

電動硬密封蝶閥采用標準：
設計標準：GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

電動硬密封蝶閥技術性能規范：

設計標準		GB/T12238					API609
壓力溫度等級		GB/T12224					API609、ASME B 16.34
結構長度		GB/T12221					API609、ISO5752、ASME B 16.10
法蘭型式尺寸		GB/T9113、JB/T79					ASME B 16.5/B 16.47
檢驗與試驗		GB/T9092、GB/T13927					API598
公稱壓力		1	1.6	2.5	4	6	Class150	Class300	Class600
試驗壓力	殼體試驗	1.5	2.4	3.75	6	9.45	2.93	7.58	15
	高壓密封	1.1	1.76	2.75	4.4	6.93	2.07	5.52	11.03
	低壓密封	0.6
適用溫度		-46℃～500℃（不同的工況溫度選用不同的材質）
適用介質		水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

電動硬密封蝶閥流量特性：

公稱通徑DN(mm)	50	65	80	100	125	150	200	250
流量系數	62.2	108.2	183.6	195.5	486	706	1250	2032
公稱通徑DN(mm)	300	350	400	450	500	600	700	800
流量系數	2914	4110	5356	7062	8718	12540	17085	22315

注：本表中的流量系數表示蝶板處于全開狀態，蝶閥兩端壓力損失為1Kg/cm2，流體密度為1Kg/cm3，介質通過蝶閥的流量。其流量單位為：立方米/小時。

法蘭式氣動金屬硬密封蝶閥主要外形尺寸：

DN	L	H	A	B	C	1.0MPa				1.6MPa
DN	L	H	A	B	C	D	D1	D2	Z-Φd	D	D1	D2	Z-Φd
50	108	320	272	263	200	160	125	100	4-18	160	125	99	4-18
65	112	370	272	263	200	180	145	120	4-18	180	145	118	4-18
80	114	370	272	263	200	195	160	135	8-18	195	160	132	8-18
100	127	370	272	263	200	215	180	155	8-18	215	180	156	8-18
125	140	420	290	298	220	245	210	185	8-18	245	210	184	8-18
150	140	505	290	298	220	280	240	210	8-23	280	240	211	8-23
200	152	610	290	298	220	335	295	265	8-23	335	295	266	12-23
250	165	665	331	342	260	390	350	320	12-23	390	355	319	12-26
300	178	755	331	342	260	440	400	368	12-23	460	410	370	12-26
350	190	860	331	342	260	500	460	428	16-23	520	470	429	16-26
400	216	890	331	342	260	565	515	482	16-25	580	525	480	16-30
450	222	966	331	342	260	615	565	532	20-25	640	585	530	20-30

對夾式電動金屬硬密封蝶閥主要外形連接尺寸：

DN	L		H	A	B	C	1.0MPa			1.6MPa
DN	短系列	長系列	H	A	B	C	D1	D2	Z-Φd	D1	D2	Z-Φd
50	43	43	80	272	263	200	125	100	4-18	125	100	4-18
65	46	46	90	272	263	200	145	120	4-18	145	120	4-18
80	49	64	98	272	263	200	160	135	4-18	160	135	4-18
100	56	64	112	272	263	200	180	155	8-18	180	155	8-18
125	64	70	128	290	298	220	210	185	8-18	210	185	8-18
150	70	76	147	290	298	220	240	210	8-23	240	210	8-23
200	71	89	178	290	298	220	295	265	8-23	295	265	12-23
250	76	114	215	331	342	260	350	320	12-23	355	320	12-25
300	78	114	250	331	342	260	400	368	12-23	410	375	12-25
350	78	127	280	331	342	260	460	428	16-M20	470	435	16-M22
400	102	140	320	331	342	260	515	482	16-M22	525	485	16-M27
450	114	152	350	331	342	260	565	532	20-M22	585	545	20-M27

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D943H電動硬密封蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
