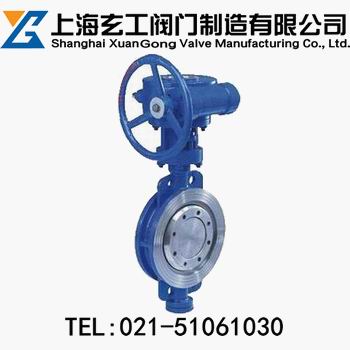

D673H對夾式硬密封蝶閥
http://www.famenbaike.com/product/diefa/djdf/255.html
上海玄工閥門制造廠家主要生產【D673H對夾式硬密封蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D673H對夾式硬密封蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！
|
|
|
閥門名稱： |
D673H對夾式硬密封蝶閥
|
| 閥門型號： |
D373H、D673H、D973H
|
| 閥門口徑： |
DN15-50mm |
| 閥門壓力： |
1.6-16MPa |
| 閥門材質： |
鑄鋼、不銹鋼、合金鋼等
|
聯系電話：
|
021-51061030 |
| 聯系傳真： |
021-51062246 |
| Email： |
xuangongfamen@163.com |
| 聯系人： |
劉源 |
聯系手機：
|
18616748023 |
| 聯系QQ： |
3249477340 |
| 公司名稱： |
上海玄工閥門制造廠家 |
| 玄工帳號： |
03848200040080145 |
| 玄工稅號： |
310226342302498
|
| 玄工閥門： |
http:www.famenbaike.com |
|
|
D673H對夾式硬密封蝶閥概述：
對夾式硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
對夾式硬密封蝶閥特點：
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
對夾式硬密封蝶閥采用標準：
設計標準：GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
對夾式硬密封蝶閥主要技術參數：
|
公稱通徑
|
DN（mm）
|
50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1
|
1.6
|
2.5
|
4
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
驅動方式
|
手動、蝸輪傳動、氣動、電動
|
|
適用溫度
|
碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃
|
對夾式硬密封蝶閥主要零部件材料：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
對夾式硬密封蝶閥主要外形連接尺寸：
|
通徑DN
|
尺寸 Size(mm)
|
|
L
|
LO
|
D
|
D1
|
DO
|
n-dO
|
H1
|
H2
|
E
|
F
|
|
mm
|
inch
|
PN10
|
PN16
|
PN10
|
PN16
|
|
50
|
2"
|
43
|
170
|
125
|
86
|
160
|
4-18
|
70
|
159
|
50
|
45
|
|
65
|
2-1/2"
|
46
|
170
|
145
|
102
|
160
|
4-18
|
77
|
168
|
50
|
45
|
|
80
|
3"
|
46
|
170
|
160
|
117
|
160
|
4-18
|
8-18
|
84
|
175
|
50
|
45
|
|
100
|
4"
|
52
|
170
|
180
|
138
|
160
|
8-18
|
106
|
195
|
50
|
45
|
|
125
|
5"
|
56
|
170
|
210
|
166
|
160
|
8-18
|
118
|
210
|
50
|
45
|
|
150
|
6"
|
56
|
170
|
240
|
192
|
160
|
8-22
|
135
|
225
|
50
|
45
|
|
200
|
8"
|
60
|
260
|
295
|
243
|
280
|
8-22
|
12-22
|
170
|
265
|
70
|
70
|
|
250
|
10"
|
68
|
260
|
350
|
355
|
303
|
280
|
12-22
|
12-26
|
204
|
267
|
70
|
70
|
|
300
|
12"
|
78
|
260
|
400
|
410
|
355
|
280
|
12-22
|
12-26
|
235
|
335
|
70
|
70
|
|
350
|
14"
|
78
|
275
|
460
|
470
|
400
|
280
|
16-22
|
16-26
|
270
|
397
|
122
|
106
|
|
400
|
16"
|
102
|
275
|
515
|
525
|
455
|
320
|
16-26
|
16-30
|
300
|
435
|
122
|
106
|
|
450
|
18"
|
114
|
275
|
565
|
586
|
500
|
320
|
20-26
|
20-30
|
344
|
485
|
122
|
106
|
|
500
|
20"
|
127
|
275
|
620
|
650
|
561
|
320
|
20-26
|
23-33
|
366
|
515
|
165
|
157
|
|
600
|
24"
|
154
|
310
|
725
|
770
|
660
|
280
|
20-30
|
20-36
|
430
|
620
|
165
|
157
|
|
700
|
28"
|
165
|
398
|
840
|
840
|
753
|
370
|
24-30
|
24-36
|
480
|
670
|
165
|
157
|
|
800
|
32"
|
190
|
398
|
950
|
950
|
880
|
370
|
24-33
|
24-39
|
525
|
805
|
800
|
150
|
|
900
|
36"
|
203
|
410
|
1050
|
1050
|
977
|
370
|
28-33
|
29-39
|
585
|
915
|
800
|
150
|
|
1000
|
40"
|
216
|
410
|
1160
|
1170
|
1077
|
420
|
28-36
|
28-42
|
640
|
995
|
800
|
150
|
|
1200
|
48"
|
254
|
410
|
1380
|
1390
|
1177
|
420
|
32-39
|
32-48
|
755
|
1170
|
800
|
150
|
上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D673H對夾式硬密封蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
