商品介紹

品牌:上海玄工閥門

商品名稱:上海D373H高性能凸耳式蝶閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

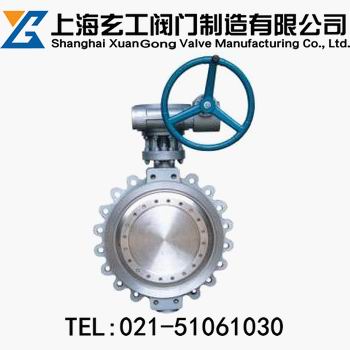

D373H高性能凸耳式蝶閥
http://www.famenbaike.com/product/diefa/tedf%7D/360.html

上海玄工閥門制造廠家主要生產【D373H高性能凸耳式蝶閥】也是國內【蝶閥】主要供應商之一。上海玄工閥門制造廠家是上海閥門著名品牌，是一家具有幾十年歷史的大型閥門生產企業，是全國最主要的閘閥、截止閥、球閥、蝶閥、水力控制閥等通用閥門供應商之一。公司主要生產經營范圍：閥門，管件，流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！熟悉并了解D373H高性能凸耳式蝶閥系列產品技術行情，生產經驗豐富，迎得國內外廠商的一致好評，歡迎新老客戶咨詢訂購，我們將竭誠為您提供滿意的服務！

	閥門名稱：	D373H高性能凸耳式蝶閥
	閥門型號：	D373H
	閥門口徑：	DN15-50mm
	閥門壓力：	1.6-16MPa
	閥門材質：	鑄鋼、不銹鋼、合金鋼等
	聯系電話：	021-51061030
	聯系傳真：	021-51062246
	Email：	xuangongfamen@163.com
	聯系人：	劉源
	聯系手機：	18616748023
	聯系QQ：	3249477340
	公司名稱：	上海玄工閥門制造廠家
	玄工帳號：	03848200040080145
	玄工稅號：	310226342302498
	玄工閥門：	http:www.famenbaike.com

高性能凸耳式蝶閥概述：
高性能凸耳式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。

高性能凸耳式蝶閥特點：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。

高性能凸耳式蝶閥標準：
設計標準：API609-83
法蘭連接尺寸：ANSI B 16.5
結構長度：ANSI B 16.10-1992
壓力試驗：API 598-82

高性能凸耳式蝶閥主要外形連接尺寸：

815L	公稱通徑DN		結構長度（標準值）		外形尺寸（參考值）				D1		D2		M	Z-d
	公稱通徑DN		L		H		H0		D1		D2
	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm
	2	50	1.69	43	4.33	110	13.58	345	4.75	120.5	3.62	92	M16	4-18
	2-1/2	65	1.81	46	4.64	118	14.25	362	5.50	139.5	4.13	105	M16	4-18
	3	80	1.88	48	4.92	125	14.96	380	6.00	152.5	5.00	127	M16	4-18
	4	100	2.12	54	5.70	145	16.34	415	7.50	190.5	6.19	157	M16	8-18
	5	125	2.19	56	6.50	165	17.91	455	8.50	216	7.32	186	M20	8-22
	6	150	2.25	57	6.89	175	21.45	545	9.50	241.5	8.50	216	M20	8-22
	8	200	2.5	64	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8-22
	10	250	2.81	71	9.84	250	27.36	695	14.25	362	12.75	324	M24	12-26
	12	300	3.19	81	11.24	285	32.78	830	17.00	432	15.00	381	M24	12-26
	14	350	3.62	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12-30
	16	400	4	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16-30
	18	450	4.5	114	14.96	380	40.55	1030	22.75	578	21.00	533	M30	16-33
	20	500	5	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20-33
	24	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20-36
	26	650	6.5	165	20.85	530	54.72	1390	31.75	806.5	29.5	750	M33	24-35
	28	700	6.5	165	22.04	560	58.07	1475	34.00	864	31.50	800	M33	28-36
	30	750	6.5	165	22.38	580	60.03	1525	36.00	914	33.75	857	M33	28-36
	32	800	7.5	190	24.80	630	62.40	1585	38.50	978	36.00	914	M39	28-42
	34	850	7.88	200	25.60	650	63.00	1600	40.50	1029	38.00	965	M39	32-42
	36	900	7.88	200	26.77	680	69.48	1765	42.75	1086	40.25	1022	M39	32-42
	38	950	7.88	200	27.95	710	72.84	1850	45.25	1150	42.25	1072	M39	32-42
	40	1000	8.5	216	29.53	750	76.00	1930	47.25	1200	44.25	1125	M39	36-42

上海玄工閥門是上海閥門著名生產廠家，我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們致力于為廣大客戶供應價格實惠，品質上乘的D373H高性能凸耳式蝶閥。感謝您訪問我們的網站【上海玄工閥門制造廠家http://www.famenbaike.com】如有任何疑問，您可以致電021-51061030給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
