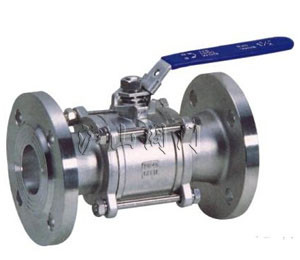

產品名稱： 三片式法蘭球閥 產品型號： Q41F 產品口徑： DN15-100mm 產品壓力： 1.6-6.4MPa 產品材質： 鑄鐵、鑄鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、三片式法蘭球閥介紹 （3PC）Q41F-16/40(C,P,R) 三片式法蘭球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥是近年來被廣泛采用的一種新型不銹鋼手動閥門。 二、三片式法蘭球閥優點 1． 流體阻力小，其阻力系數與同長度的管段相等。 2． 結構簡單、體積小、重量輕。 三片式法蘭球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。 三、三片式法蘭球閥注意事項 1.要留有閥柄旋轉的位置。 2. 不能用作節流。 3帶傳動機構的球閥應直立安裝。 三片式法蘭球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 四、三片式法蘭球閥工作原理 一、開啟過程 1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。 2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。 3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。 4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。 二、關閉過程 1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。 2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。 3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。 4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。 五、三片式法蘭球閥結構特點 1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。 2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。 3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。 4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。 5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。 6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。 六、三片式法蘭球閥應用規范 公稱壓力：1.6-6.4MPa  適用溫度范圍：-20~232℃~350℃  適用介質：水、油、氣及某些腐蝕性液體(W, O, G)  七、三片式法蘭球閥主要零件材 序號NO 零件名稱Part name 材質material 不銹鋼Stainless stee 碳鋼Carbon steel 1 螺栓Bolt 不銹鋼SS304 碳鋼Carbon steel 2 彈簧墊圈Washer 不銹鋼SS304 不銹鋼SS304 3 螺母Nut 不銹鋼SS304 碳鋼Carbon steel 4 閥蓋Cap 不銹鋼CF8/CF8M 碳鋼WCB 5 閥體Body 不銹鋼CF8/CF8M 碳鋼WCB 6 球體Ball 不銹鋼CF8 不銹鋼CF8 7 密封圈Joint ring 聚四氟乙稀PTFE 聚四氟乙稀PTFE 8 閥桿Stem 不銹鋼SS316 不銹鋼SS304 9 填料Stem packing 聚四氟乙稀PTFE 聚四氟乙稀PTFE 10 壓緊螺母Gland nut 不銹鋼SS304 不銹鋼SS304 11 彈簧墊圈Washer 不銹鋼SS304 不銹鋼SS304 12 螺母Nut 不銹鋼SS304 不銹鋼SS304 13 手柄Handle 不銹鋼SS304 不銹鋼SS304 八、三片式法蘭球閥主要尺寸   單位：mm SIZE 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ d 15 20 25 32 38 50 65 76 100 L 130 150 160 180 200 230 290 310 350 D 95 105 115 135 145 160 180 195 230 D1 65 75 85 100 110 125 145 160 190 D2 45 55 65 78 85 100 120 135 160 b 14 16 16 18 18 20 22 24 24 f 2 2 2 3 3 3 3 3 3 H 75 95 90 110 130 140 140 180 250 W 130 140 140 170 200 220 220 350 550 n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
