電動法蘭球閥,電動法蘭球閥直銷,上海電動球閥廠家,羅蘭供

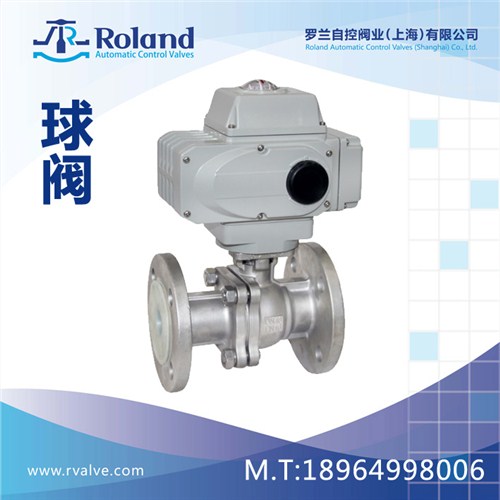

電動法蘭球閥 概述

電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

電動法蘭球閥 執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。4、檢驗主試驗：JB/T 9092、API 598。

電動法蘭球閥 技術參數和性能CX系列執行機構技術參數閥體參數電源AC200/220V，50/60Hz公稱通徑DN10～300mm輸出力矩50N·M～2000N·M公稱壓力PN1.6 2.5 4.0 6.4 31.5MPa(定制)動作范圍0～90° 0～360°泄漏量軟密封:零泄漏硬密封:≤額定流量的10-5動作時間15秒/30秒/60秒執行機構可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構保護裝置過熱保護流量特性快開特性環境溫度-30°～60°可調范圍DN10-80DN100-300250:1350:1手動操作同附帶手柄操作基本誤差±1%限位電氣、機械二重限位死區≤1%防護等級相當于IP-65回差≤1%位置測量可選裝開關或電位計適用溫度密封面驅動電機8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃進線接口PE1/2〞進線線鎖電動球閥配CX系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置減除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

電動法蘭球閥 主要性能規范試驗壓力 （Mpa）公稱壓力（Mpa）壓力級（class）JIS(Mpa)1.62.54.06.410.015030060010K20K強度試驗2.43.86.09.615.03.17.815.32.43.8密封試驗1.82.84.47.011.02.25.611.21.52.8氣密試驗0.5～0.7電動法蘭球閥 主要零件材質零件名稱材 料閥體WCBZG1Cr18Ni9TiCF8 (304)CF3 (304L)ZG1Cr18Ni12Mo2TiCF8M(316)CF3M (316L)球體、閥桿2Cr131Cr18Ni9Ti0Cr19Ni9 (304)00Cr19Ni11 (304L)1Cr18Ni12Mo2Ti0Cr17Ni12Mo2 (316)00Cr17Ni12Mo2 (316L)密封圈聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨適用介質水、氣體、蒸汽、油品等硝酸等腐蝕性介質強氧化性介質醋酸等腐蝕介質尿素等腐蝕性介質電動法蘭球閥 外形安裝尺寸公稱壓力DNLDHL1D1bZ-d1H1壓力1.6/2.5/4.01.6/2.5/4.01.6/2.5/4.01.6/2.5/4.01.6/2.5/4.020140/140/1501052801577514/16/164-1453上海電動球閥廠家,選羅蘭自控閥業(上海)有限公司，榮獲上海文明生產單位稱號，專業閥門制造廠家，企業資質久遠、研發技術成熟、制造工藝精湛、生產設備先進、質量控管嚴格，是您管路設備的理想控制閥門裝置，上海蝶閥生產廠家，羅蘭自控閥業(上海)有限公司系UK UPTON ROAND LTD (英國阿普頓羅蘭公司) 在中國的生產和研發基地，擁有先進的生產設備和檢測中心，本公司通過ISO9001、ISO14001質量體系和幾十項專利技術認證。產品以卓越的品質和完善的售前和售后服務贏得廣大用戶青睞，產品應用于核工業、電力、石油化工、食品制藥、船舶、冶金、紡織、供熱制冷、建筑給排水、消防、環保等領域。Roland公司不僅作為中國市場的實力供應商，而且產品并批量供應UK UPTON ROAND LTD 在歐洲和中東等地區銷售網絡。

電動法蘭球閥直銷，工廠價格銷售，規格全品種多，物美價廉,供貨速度快捷，亦可根據客戶要求訂制球閥，電動法蘭球閥優選優質配件加工鑄造，密封零泄漏，質量可靠有保障，運行效率高，使用壽命長，歡迎來廠參觀指導，閥門咨詢熱線：021-51099198
