商品介紹

品牌:上海喬邑

商品名稱:高真空擋板閥GD-J

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【GD-J高真空擋板閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

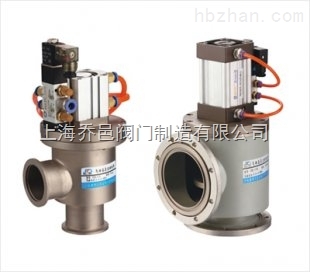

GD-J高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板，動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。
適用的介質為空氣及非腐蝕性氣體。

主要技術性能

適用范圍(Pa)	2x105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

(圖一)(KF)連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	?	ΦW	法蘭標準
GD-J10/KF	10	30	12.2	122	30	?	36	GB4982
GD-J16/KF	16	30	17.2	132	40	?	36
GD-J25/KF	25	40	26.2	158	50	?	50
GD-J40/KF	40	55	41.2	180	65	?	56
GD-J50/KF	50	75	52.2	278	70	?	100	/

(圖二)活套法蘭連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy(預抽口)	法蘭標準
GD-J50	50	110	90	278	70	100	4-Φ9	/	GB/T6070
GD-J63	63	130	110	390	88	160	4-Φ9
GD-J80	80	145	125	432	88		8-Φ9
GD-J100	100	165	145	460	108		8-Φ9
GD-J(S)150	150	220	195	636	138	200	8-Φ11	DN40(GB4982)	JB919
GD-J(S)160	160	225	200	636	138		8-Φ11	?	GB/T6070
GD-J(S)200	200	285	260	788	200		12-Φ11	DN50(GB/T6070)
GD-J(S)250	250	335	310	820	208	250	12-Φ11	DN63(GB/T6070)
GD-J(S)300	300	380	350	980	250	250	8-Φ14	DN80(GB/T6070)	JB919

上海喬邑閥門為您提供專業的【GD-J高真空擋板閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們銷售人員或技術人員聯系！
