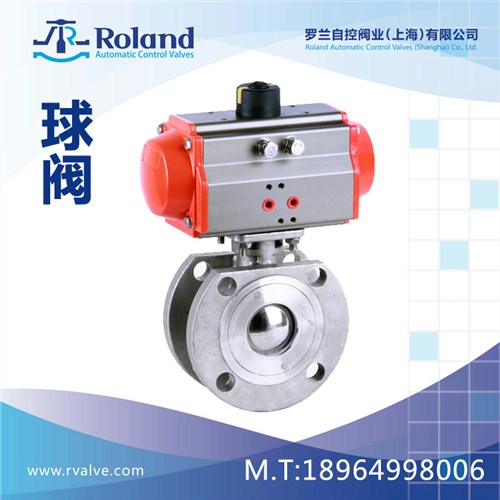

氣動對夾球閥 概述

　　氣動對夾球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

　　氣動對夾球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

 　　閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

氣動對夾球閥 技術規范閥類傳動方式連接形式結構形式密封面公稱壓力（MPa）閥體材料球閥氣動法蘭對夾式浮動球直通F-氟塑料

H-合金鋼

PPL1.6

2.5

4.0

6.4按表內閥體

材料代號公稱通徑DN(mm)15-150材料\材料代號CPR主

要

零

件閥體WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti球板2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti閥桿2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈增強聚四氟乙烯 對位聚苯填料聚四氟乙烯 柔性石墨適

用

工

況適用介質水、蒸汽、油品硝酸類醋酸類適用溫度-28℃～250℃控制型式雙作用/單作用作用型式切斷/調節輸入信號電信號：0～10mA、-4～10mA 氣信號20～100kPa回信電壓AC220V/DC24V工作介質凈化壓縮壓氣執行器型號GT系列、AT系列氣源壓力0.4～0.7MPa

氣動對夾球閥　主要連接尺寸　單位：mmSIZE1/2"3/4"1"11/4"11/2"2"21/2"3"4"5"6"8"d1520252938627692110145195-L3238.54555627295120145200225275D95105115135145160180195215245280335D1657585100110125145160180210240295D24555657885100120135155185210265H6270798692102158172187200240278E1101251351501501802503003506508401000b141416161820222424262628z-d14-144-144-144-184-184-184-188-188-188-188-2312-20f222333333333
