河南 L型三通球閥Q44F-16C廠家, L型三通球閥價格
L型三通球閥 三通球閥 Q44F三通球閥
品牌
湖高型號
Q44F-16C瀏覽次數
85 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南 L型三通球閥Q44F-16C廠家, L型三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

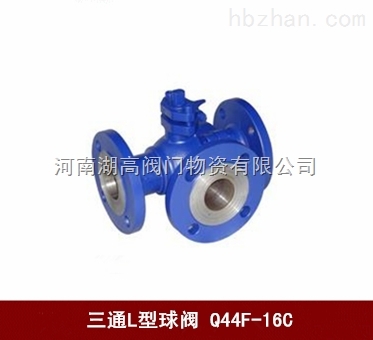

L型三通球閥Q44F-16C
產品概述
Q44F/H法蘭連接L型三通球閥具有兩閥座密封的三通球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。L型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
Q44FL型三通球閥結構圖
Q44FL型三通球閥主要零部件材料表
序號
零件名稱
材料名稱(常規配置)
Q44F/H-C
Q44F/H-P
Q44F/H-RL
1
閥體
WCB
304(CF8)
316L(CF3M)
2
墊片
PTFE/PPL
PTFE/PPL
PTFE/PPL
3
球體
WCB+HCr
304(CF8)
316L(CF3M)
4
密封圈
PTFE/PPL
PTFE/PPL
PTFE/PPL
5
墊片
PTFE/PPL
PTFE/PPL
PTFE/PPL
6
閥桿
2Cr13
304
316L
L型三通球閥主要性能規范表
公稱壓力
PN(MPa)
試驗壓力PS(MPa)
殼體
高壓液密封
低壓液密封
1.6
2.4MPa
1.76MPa
0.6MPa
2.5
3.75MPa
2.75MPa
4
6.0MPa
4.4MPa
適用工況
適用介質
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度
-28～450℃
執行標準
設計
GB/T12237-89
結構長度
GB12221
連接法蘭
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
檢驗試驗
GB/T13927、JB/T9092、API598
L型三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
重量
D
D1
L
L1
L0
H
Z-φd
(kg)
1.6
25
115
85
180
90
120
88
4-φ14
5.4
32
135
100
200
100
180
100
4-φ18
82
40
145
110
220
110
200
110
4-φ18
12.6
50
160
125
240
120
200
130
4-φ18
16
65
180
145
260
130
220
145
4-φ18
24.5
80
195
160
280
140
280
165
8-φ18
26.4
100
215
180
320
160
400
195
8-φ18
55.2
125
245
210
380
190
980
245
8-φ18
-
150
280
240
440
220
1400
270
8-φ23
-
200
335
295
550
275
1500
290
12-φ23
-
250
405
355
670
335
1500
380
12-φ23
-
300
460
410
720
360
1500
420
12-φ23
-
歡迎選購河南湖高閥門物資有限公司【Q44FL型三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
