商品介紹

品牌:湖高

商品名稱:Q941C電動耐磨陶瓷球閥廠家,河南電動陶瓷球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

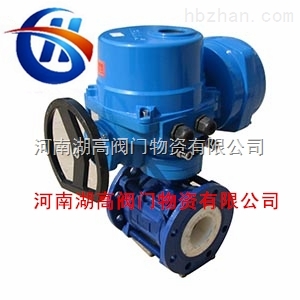

Q941C電動耐磨陶瓷球閥

產品概述

Q941C電動耐磨陶瓷球閥概述：
耐磨耐腐蝕球閥存在閥座密封圈與球芯接觸面積大,開關不夠靈敏及上下閥桿材料利用率低等相關問題,設計了新型耐磨球閥.通過改進設計,克服鑄造時缺陷,達到了節能、節材及環保的目的.介紹了這種球閥的技術參數、特點以及核心部件閥座密封的結構,改善了球閥的密封質量,提高了可靠性.在實際運行中得到了很好的驗證,達到預期效果,具有廣泛的推廣價值和使用價值.耐磨電動陶瓷球閥具有耐磨損、耐腐蝕、易啟動，且具有自清洗功能，適用于輸送漿體或有雜質液體的管道系統。

Q941C電動耐磨陶瓷球閥特點

1.所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能且隔熱性好'熱膨脹小，
2.球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3.陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4.用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕介質中，本閥門具有無可比根的絕對優勢，也是目前唯一合適此類介質閥門。

Q941C電動耐磨陶瓷球閥應用：

新型陶瓷球閥是新材料利用結構陶瓷耐腐蝕、耐磨損和高硬度的特性，經科學的結構優化設計，自主研發的高新技術產品。廣泛應用于電廠脫硫系統、洗選礦系統、流體流量控制系統、化工行業等強腐蝕場合。

Q941C電動耐磨陶瓷球閥主要零部件材料

5	閥桿Starm	C18	10	電動裝置 Proumodo Aodutor	微覓 Minllypo
4	填料Pocklng	石墨Graphtte	9	填料壓蓋 GLand	WCB
3	密封圈Seating Ring	復合陶瓷 Compatec Caramtce	8	閥體Body	WCB
2	襯窯Bush	復合陶瓷 Compatec Caramtce	7	雙頭螺柱 Doudut End strd	D7
1	閥體Body	WCB	6	球體Ball	復合陶瓷 Ceramic
序號 No	名稱 Name	材料Matorlal	序號No	名稱 Name	材料Matorlal

Q941C電動耐磨陶瓷球閥主要外形尺寸

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
