河南Q48F/H固定式T型三通球閥廠家,T型三通球閥價格
固定式T型三通球閥 固定式球閥 T型三通球閥
品牌
湖高型號
Q48F/H瀏覽次數
93 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南Q48F/H固定式T型三通球閥廠家,T型三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

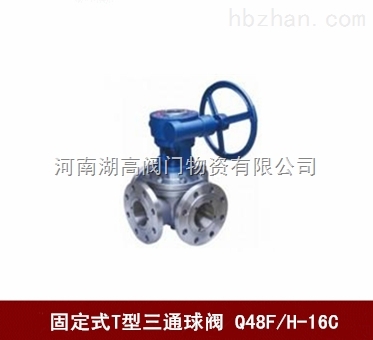

Q48F/H固定式T型三通球閥
產品概述
Q48F/H固定式T型三通球閥采用固定球，彈簧或碟簧加載的四面閥座結構，受力平衡，保證閉止通道上可靠密封，開關輕便。固定式T型三通球閥可實現對介質的分流、混流、換向以及三通道的完全開放四種工況，根據需要可選擇其中兩種或三種進行組合。固定式T型三通球閥根據不同工況，密封面可分別采用Q48F軟密封和Q48H/Y金屬硬密封兩種，軟密封使用聚四氟乙烯(PTFE)、對位聚苯(PPL)等，硬密封噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！
Q48F/H固定式T型三通球閥結構圖
固定式T型三通球閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
WCB
CF8
CF8M
CF3M
2
球體
2Cr13
304
316
316L
3
閥桿
2Cr13
304
316
316L
4
固定軸
2Cr13
304
316
316L
5
密封圈
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
6
閥座
2Cr13
304
316
316L
7
填料
PTFE+O形圈/柔性石墨+不銹鋼
固定式T型三通球閥主要執行標準表
設計制造標準
API 608、ASME B16.34(美標閥門)
GB/T 12238、GB/T 12224(國標閥門)
結構長度標準
ASME B 16.10(美標閥門)
GB/T 12221(國標閥門)
法蘭端標準
ASME B16.5(DN≤600美標閥門)
GB/T 9113、HG/T 20592、JB 79(國標閥門)
檢驗試驗標準
JB/T 9092-99、GB/T 13927-2008
固定式T型三通球閥主要外型尺寸表
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸
L
L1
H
1.6-4.0
50
240
12
325
65
360
130
335
80
280
140
360
100
320
160
370
125
380
190
420
150
440
220
440
200
670
335
490
250
760
380
520
300
850
425
610
350
980
490
700
400
1080
540
800
500
1360
680
900
600
1750
875
1000
歡迎選購河南湖高閥門物資有限公司【Q48F/H固定式T型三通球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
