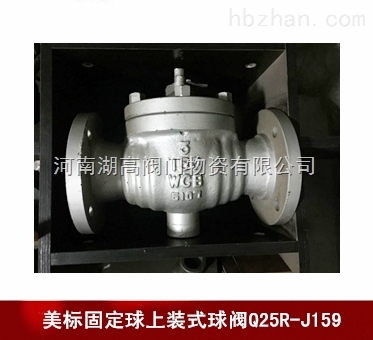

Q25R-J159美標硬密封固定球上裝式球閥

產品概述

Q25R-J159美標硬密封固定球上裝式球閥球體從中腔裝入閥體中，整個閥體為一整體，并設有閥蓋，閥體和閥蓋采用螺栓連接。閥座結構分為兩個鋼制座圈，外座圈鑲?cè)腴y體后，用螺釘固定，一閥體成為一體，外徑用O形圈密封；內閥座也為一鋼制座圈，加工出密封面和溝槽，鑲?cè)刖鬯姆蚁痪鬯姆蚁┟芊饷娓叱鲣撊γ芊饷?.5mm，一旦著火后，燒毀聚四氟乙烯密封圈仍能保證密封。內閥座的底部設有蝶形彈簧，保證閥座密封圈總與球體密封。內座圈的外徑靠密封環與外座圈密封。閥桿設有上下銅制閥桿套，可減少摩擦，開啟省力。上閥桿密封，采用一鋼套，內外均設兩道密封環，這樣設計既保證密封，又減少了摩擦力。下閥桿的密封，在靠鋼球調整好后，用螺塞壓緊密封墊密封。

Q25R-J159美標硬密封固定球上裝式球閥結構圖

上裝式硬密封球閥適合用于天然氣管道，閥體是一體化，減少泄露點，維修方便，工藝先進，接受壓力高，使用范圍廣。閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線，特別是原子能工業用球閥帶來很大方便。

美標球閥【Q25R-J159】型號解析

Q=球閥

2=壓力等級=
5=結構形式=
R=連接形式=
J1=閥體材質=
59=閥芯材質=

歡迎選購河南湖高閥門物資有限公司【美標硬密封固定球上裝式球閥Q25R-J159】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
