商品介紹

品牌:湖高

商品名稱:河南Q645F46氣動襯氟三通球閥廠家,氣動襯氟三通球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

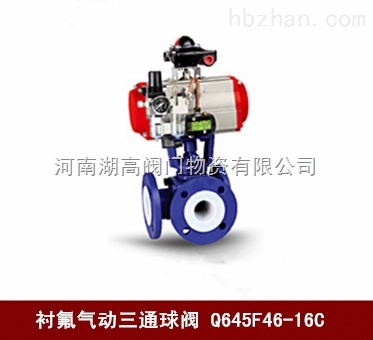

Q645F46氣動襯氟三通球閥

產品概述

Q645F46氣動襯氟三通球閥結構是T形用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通襯氟球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩?？勺鏖_關或調節之用，氣動三通襯氟球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供晨大的流量，并可用于掃線清洗或隔離輸送的管道。

Q645F46氣動T型襯氟三通球閥特點是由T型流道三通球閥外加氣動執形器機構組成。應用在項目當中可以通過控制氣動開關實現介質流向的切換，同時也可以關閉任一通道，使另外兩個通過連通，靈活的控制管道當中介質的分流與合流。

Q644F46/Q645F46氣動三通襯氟球閥結構圖

氣動三通襯氟球閥 技術參數

氣動三通襯氟球閥 執行器參數

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動三通球閥性能規范

公稱壓力	1.6 MPa	2.5 MPa	4.0 MPa	6.4 MPa	10.0 MPa	150 Lb	300 Lb	600 Lb
強度試驗	2.4 MPa	3.75 MPa	6.0 MPa	9.5 MPa	15.0 MPa	3.1 MPa	7.5 MPa	15.0 MPa
水密封試驗	1.76MPa	2.75 MPa	4.4 MPa	7.04 MPa	11.0 MPa	2.2 MPa	5.5? MPa	11.0 MPa
氣密封試驗	0.6MPa

Q645F46氣動T型三通襯氟球閥主要零部件材料

名稱	CF8類	CF3類	CF8M	CF3M
閥體	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球閥	A351-CF8	A351-CF3	A351-CF8M	A351-CF3M
閥桿	A182-F304	A182-F304L	A182-F316	A182-316L
閥座	PTFE/增強PTFE
閥座支承圈	A182-F304	A182-F304L	A182-F316	A182-F316L
O形圈	氟橡膠
彈簧	17-49H
螺柱	A193-B8
螺母	A194-8

Q645F46氣動T型三通襯氟球閥產品結構尺寸：--1.6MPa

DN	L	D	D1	D2	b	Z-φd
15	108	95	65	45	14	4-φ14
20	117	105	75	55	14	4-φ14
25	127	115	85	65	14	4-φ14
32	140	135	100	78	16	4-φ18
40	165	145	110	85	16	8-φ18
50	178	160	125	100	16	8-φ18
65	191	180	145	120	18	8-φ18
80	203	195	160	135	20	8-φ18
100	229	215	180	155	20	8-φ18
125	356	245	210	185	22	8-φ18
150	394	280	240	210	24	8-φ23
200	457	335	295	265	26	12-φ23

Q645F46氣動T型三通襯氟球閥--2.5MPa

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	165	135	100	78	18	4-φ18
40	180	145	110	85	18	4-φ18
50	200	160	125	100	20	4-φ18
65	220	180	145	120	22	8-φ18
80	250	195	160	135	22	8-φ18
100	280	230	190	160	24	8-φ23
125	320	270	220	188	28	8-φ25
150	360	300	250	218	30	8-φ25
200	400	360	310	278	34	12-φ25
