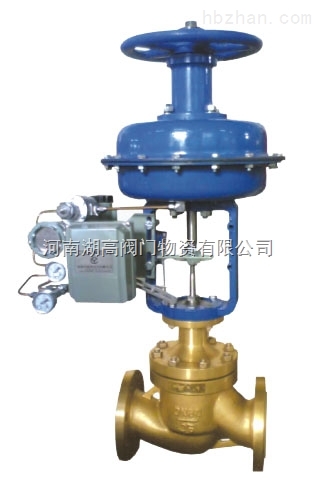

氧氣快速緊急氣動切斷閥

產品概述

氧氣氣動切斷閥是起到快速切斷的功能，具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。

氣動切斷閥分類：普通型氣動切斷閥

                          快速緊急氣動切斷閥

• 切斷機構主要技術參數 公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司 商洽生產 額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540 公稱壓力 MPa 4.0(JB/T79·2-94) 行程 mm 16 25 40 60 介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； 流量特性 兩位快開式 配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7 法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） 閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti 活塞執行機構主要技術參數 型號 ZSD-D ZSD-3 ZSD-5 ZSD-7 活塞直徑 mm 150 200 300 400 有效面積 cm2 175 305 700 1245 行程 mm 16 25 40 60 進氣孔螺紋 M16×1.5 M20×1.5 M24×2 最大輸出力 N 7200 12800 29300 5200 可配附件 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 操作氣源壓力 KPa 500 氣動切斷閥性能指標 公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 泄漏量 滴/min 軟密封 0 硬密封 1 3 5 7 9 切斷時間 S 1～2 2～4 額定行程偏差% +10 注：泄漏量試驗介質為水 允許壓差 MPa 公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 允許壓差 氣開 4.0 4.0 4.0 2.8 3.5 2.4 氣關 4.0 2.5 1.7 1.0 1.1 0.8 0.6 外形尺寸mm     常溫型氣動活塞切斷閥外形尺寸 公稱 通徑 L H2 帶手輪 不帶手輪 H H1 H3 重量kg H H1 重量kg 20 180 53 662 447 222 39 574 359 26 25 190 111 732 46 644 33 32 210 117 744 48 656 35 40 230 131 885 570 280 85 778 463 61 50 255 146 915 89 808 65 65 285 181 1131 706 389 135 969 542 97 80 310 190 1147 143 983 99 100 355 194 1155 163 991 109 125 425 256 1588 1022 305 1305 739 218 150 460 266 1608 331 1325 244 200 560 289 1659 445 1376 358 中溫型氣動活塞切斷閥外形尺寸 公稱 通徑 L H2 帶手輪 不帶手輪 H H1 H3 重量kg H H1 重量kg 20 180 53 813 447 222 43 725 359 30 25 190 111 883 52 795 39 32 210 117 895 54 807 41 40 230 131 1036 570 280 90 929 463 66 50 255 146 1066 95 969 71 65 285 181 1296 706 389 145 1132 542 101 80 310 190 1310 155 1146 111 100 355 194 1318 172 1154 128 125 425 256 1803 1022 327 1520 739 240 150 460 266 1823 356 1540 269 200 560 289 1874 464 1591 377 低溫型氣動活塞切斷閥外形尺寸 公稱通徑 L H2 H3 -100℃ -200℃ -250℃ 帶手輪 不帶手輪 帶手輪 不帶手輪 帶手輪 不帶手輪 H1 H H1 H H1 H H1 H H1 H H1 H 20 180 53 222 500 1127 500 1039 700 1237 700 1239 900 1527 900 1439 25 190 111 500 1181 500 1093 700 1381 700 1293 900 1581 900 1491 32 210 117 500 1193 500 1105 700 1393 700 1305 900 1593 900 1505 40 230 131 280 500 1310 500 1203 700 1510 700 1403 900 1710 900 1603 50 255 146 500 1335 500 1228 700 1535 700 1428 900 1735 900 1628 65 285 181 600 1554 600 1447 800 1754 800 1647 1000 1954 1000 1847 80 310 190 600 1565 600 1458 800 1765 800 1658 1000 1965 1000 1858 100 355 194 600 1569 600 1462 800 1769 800 1662 1000 1769 1000 1862 125 425 256 378 700 1942 700 1809 900 2142 900 2009 1100 2342 1100 2209 150 460 266 700 1952 700 1819 900 2152 900 2019 1100 2352 1100 2219 200 560 289 700 1982 700 1849 900 2182 900 2049 1100 2382 1100 2249 許用介質壓力和工作溫度的關系 閥體材質 公稱壓力為4.0MPa介質工作溫度℃ 200 250 300 350 ＜400 ＜425 ＜450 ＜475 ＜500 ＜510 ＜525 ＜550 最大工作壓力MPa ZG270-500 ZG1Cr18Ni9Ti 4.0 3.7 3.3 3.0 2.8 2.3 1.8                 4.0 3.6 3.4 3.2 2.8 2.2 2.0 1.7 1.4
