商品介紹
品牌:湖高
商品名稱:襯氟調節閥ZJHPF46現貨,河南氣動襯氟調節閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

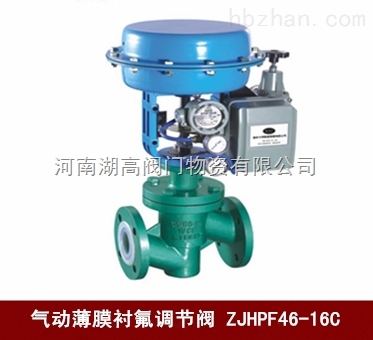

襯氟調節閥ZJHPF46
產品概述
ZJHPF氣動薄膜單座襯氟調節閥是氣動單元組合儀表中的執行單元，配用電一氣轉換裝置之后，也可進入電動單元組合儀表系統，它接受來自調節儀表的信號，直接改變被調介質（如液體、氣體、蒸汽等）的流量，使被控工藝參數（如溫度、壓力、流量等）保持在給定值。采用頂部導向結構，配用江蘇景麥自動化儀表研制的多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
襯氟調節閥結構圖
襯氟調節閥廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別使用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、class150LB；公稱通徑范圍DN20~300；使用溫度由-20℃~+200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。
1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯 2.5—3mm厚的F46，能耐酸、堿，強腐蝕。
2、密封性能好：采用聚四氟乙烯材質的波紋管和 填料雙重密封，確保無滲漏。
3、泄漏量小：由于閥芯、閥座是軟密封，故泄漏 量低于國家Ⅳ級標準。
4、采用精小型多彈簧執行機構，體積小，重量輕， 調節精度高。
型號編制
Z
執行機構
H
結構形式
-公稱壓力
閥體材質
公稱通徑
Z系列調節閥
J:氣動薄膜執行機構
H直行程
CF:標準型襯氟 調節閥
PN16=16
CL150LB=150 LB
JIS10K=10KC=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3MDN25= DN25
NPS1〞=NPS1〞如：Z型氣動薄膜襯氟 調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHCF-16C DN50
性能
流量特性
直線、等百分比、快開
可調范圍
30:1
額定CV值
等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量
軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213性能指標
氣動
電動
基本誤差%
±1.5
±1.0
回差%
≤1.5
≤1.0
死區%
≤0.6
≤1.0
始終點偏差%
±2.5
±2.5
額定行程偏差%
≤2.5
≤2.5
選用參數表
公稱通徑DN
20
25
32
40
50
65
80
100
125
150
額定流量系數Cv
等百分比
8
12
20
32
50
70
100
200
240
直線
5
10
16
25
38
63
80
120
220
300
行程
16mm
25 mm
40mm
60mm
氣動執行機構
膜片有效面積Ae (cm2)ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
350
350
560
900
作用方式
彈簧范圍
最大允許壓差（MPa）
氣開
20-100KPa
1.16
0.7
0.44
0.28
0.18
0.17
0.11
0.07
0.07
0.05
40-200 KPa
3.34
2.14
1.31
0.84
0.53
0.51
0.33
0.21
0.22
0.15
80-240 KPa
6.4
4.99
3.05
1.95
1.25
1.18
0.78
0.5
0.51
0.36
氣關
20-100KPa
2.23
2.14
0.87
0.56
0.35
0.34
0.22
0.14
0.15
0.1
40-200 KPa
6.4
6.4
5.86
3.64
2.3
2.21
1.43
0.91
0.95
0.66
80-240 KPa
6.4
6.4
6.4
5.04
3.18
3.06
1.98
1.26
1.32
0.92
歡迎選購河南湖高閥門物資有限公司【氣動襯氟調節閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
