Q641F4氣動襯氟球閥廠家,氣動襯氟球閥價格
氣動襯氟球閥 襯氟球閥直銷 氣動球閥報價
品牌
湖高型號
Q641F4瀏覽次數
93 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q641F4氣動襯氟球閥廠家,氣動襯氟球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

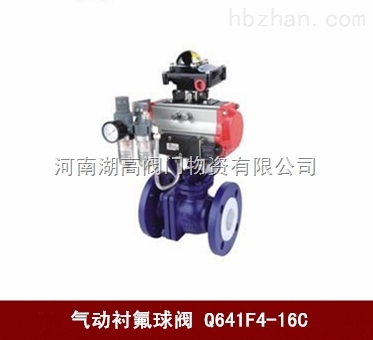

Q641F4氣動襯氟球閥
產品概述
Q641F4氣動襯氟球閥由法蘭連接直通二片式浮動球球閥與氣動活塞式GT、SR、ST、AT、AW等系列單、雙作用氣動執行器兩部分組成，閥芯采用襯氟圓柱型通孔球體和軟密封閥座，其體內壁和金屬閥內組件襯有耐腐蝕、抗老化的PTFE(F4)聚四氟乙烯，因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，該產品使用溫度可達-200~180℃，特別適用各行業對酸、堿等強腐蝕性介質場合。
Q641F4氣動襯氟球閥主要結構圖
Q641F4/Q641F46氣動襯氟球閥主要零部件材料表
序號
零件名稱
材料名稱
Q641F4-Z
Q641F4-C
Q641F4-P
Q641F4-R
Q641F4-PL
Q641F4-RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
WCB
CF8
CF8M
CF3
CF3M
3
內襯材料
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4
填料壓蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)聚四氟乙烯
6
螺栓
35
35
1Crl7Ni2
1Crl7Ni2
1Cr18Ni2
1Cr18Ni2
7
緊固螺母
45
45
OCrl8Ni9
OCrl8Ni9
0Cr18Ni9
0Cr18Ni9
Q641F4/Q641F46氣動襯氟球閥氣動執行器主要技術參數表
氣動執行器
型號
QW系列、AT系列、AW系列
氣源壓力
0.4 ～ 0.8 MPa
最大回轉角度
90°～92°
回信器
AC220V、AC110V、DC24V
控制信號
氣信號：0.02 ～0.1 MPa
控制氣源
潔凈、干燥壓縮空氣
Q641F4/Q641F46氣動襯氟球閥主要外形尺寸表
公稱通徑
DN(mm)
公稱壓力
PN(MPa)
主要尺寸
執行器型號
L
D
D1
D2
f
b
Z-φd
15
1.6
140
95
65
45
2
14
4-φ14
QW-TZ01/AT50D
20
140
105
75
55
2
16
4-φ14
QW-TZ01/AT50D
25
150
115
85
65
2
16
4-φ14
QW-TZ01/AT63D
32
165
135
100
78
2
18
4-φ18
QW-TZ02/AT63D
40
180
145
110
85
3
18
4-φ18
QW-TZ02/AT75D
50
200
160
125
100
3
20
4-φ18
QW-TZ02/AT75D
65
220
180
145
120
3
20
4-φ18
QW-TZ03/AT88D
80
250
195
160
135
3
22
8-φ18
QW-TZ04/AT100D
100
280
215
180
155
3
24
8-φ18
QW-TZ04/AT115D
125
320
245
210
185
3
26
8-φ18
QW-TZ05/AT145D
150
360
280
240
21O
3
28
8-φ23
QW-TZ06/AT160D
200
457
335
295
265
3
30
12-φ23
AW17
250
533
405
355
320
3
32
12-φ25
AW20
300
610
460
410
375
4
34
12-φ25
AW28
350
686
520
470
435
4
38
16-φ25
AW28
400
762
580
525
485
4
40
16-φ30
AW35
15
2.5
140
95
65
45
2
16
4-φ14
QW-TZ01/AT50D
20
140
105
75
55
2
16
4-φ14
QW-TZ01/AT50D
25
150
115
85
65
2
16
4-φ14
QW-TZ01/AT63D
32
165
135
100
78
2
18
4-φ18
QW-TZ02/AT63D
40
180
145
11O
85
3
18
4-φ18
QW-TZ02/AT75D
50
200
160
125
100
3
20
4-φ18
QW-TZ02/AT75D
65
220
180
145
120
3
22
8-φ18
QW-TZ03/AT88D
80
250
195
160
135
3
22
8-φ18
QW-TZ04/AT100D
100
280
230
190
160
3
24
8-φ23
QW-TZ04/AT115D
125
320
270
220
188
3
28
8-φ25
QW-TZ05/AT145D
150
360
300
250
218
3
30
8-φ25
QW-TZ06/AT160D
200
457
360
310
278
3
34
12-φ25
AW17
250
533
425
370
332
3
36
12-φ30
AW20
300
610
485
430
390
4
40
16-φ30
AW28
350
686
550
490
448
4
44
16-φ34
AW28
400
838
610
550
-
4
46
16-φ34
AW35
歡迎選購河南湖高閥門物資有限公司【Q641F4-16C氣動襯氟球閥】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
