            Q947Y電動固定球閥廠家,河南電動固定球閥現貨

            電動固定球閥   電動球閥   固定球閥

            品牌

            湖高

            型號

            Q947Y

            瀏覽次數

            80 次

            所在地區

            河南 鄭州 鄭東新區

            市場指導價

            ¥768.00

            數量

            100

            壓縮機商城提醒您: 如果賣家售價過低,請買家謹防欺詐行為!

            店鋪名稱: 河南湖高閥門物資有限公司

            河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

            商品介紹

            品牌:湖高
            商品名稱:Q947Y電動固定球閥廠家,河南電動固定球閥現貨
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

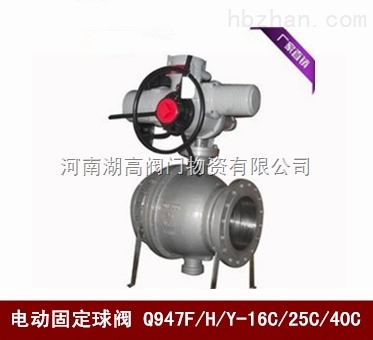

            • Q947Y電動固定球閥

              產品概述

              Q947Y電動固定球閥采用固定式球閥與高精度電動執行器組裝而成,主要適用于兩位切斷、調節的場合。固定球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

              Q947Y電動固定球閥結構圖

              Q947F/H/Y電動固定球閥主要在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱、和供氣系統中;農田的排灌系統中;治金生產系統中等得到廣泛應用。

              Q947F/H/Y電動固定球閥主要零部件材料表

              序號

              零件名稱

              材料名稱

              Q947F/H/Y-C

              Q947F/H/Y-P

              Q947F/H/Y-R

              Q947F/H/Y-RL

              1

              底座

              WCB

              CF8

              CF8M

              CF3M

              2

              左閥體

              WCB

              CF8

              CF8M

              CF3M

              3

              下閥軸

              2Cr13

              304

              316

              316L

              4

              右閥體

              WCB

              CF8

              CF8M

              CF3M

              5

              球體

              2Cr13

              304

              316

              316L

              6

              密封圈

              聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼

              7

              彈簧

              65Mn、不銹鋼

              8

              25、35、45

              9

              上閥軸

              2Cr13

              304

              316

              316L

              10

              填料

              柔性石墨+不銹鋼/聚四氟乙烯(PTFE)

              11

              支架

              WCB

              CF8

              CF8M

              CF3M

              12

              填料壓蓋

              WCB

              CF8

              CF8M

              CF3M

              Q947F/H/Y電動固定球閥主要技術參數表

              閥體形式

              兩段式鑄造閥體

              閥芯形式

              "O"型球形閥芯

              流量特性

              近似快開型

              泄漏量

              按GB/T4213-92,小于額定KV0.01% (軟密封:零泄露)

              可調范圍

              250:1

              基本誤差

              ±1%

              死區

              ≤1%

              回差

              ±1%

              配置執行機構

              可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構

              控制方式

              開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

              設計與制造標準

              GB12237-89

              法蘭尺寸標準

              JB/T74~90、GB9112~9131、HG20592-2009、SH3406-96

              結構長度標準

              GB12221-89

              檢驗與試驗標準

              JB/T 9092、GB/T13927

              試驗壓力

              (MPa)

              公稱壓力(MPa)

              1.6

              2.5

              4.0

              6.4

              10.0

              強度試驗

              2.4

              3.75

              6.0

              9.6

              15.0

              密封試驗

              1.76

              2.75

              4.4

              7.04

              11.0

              氣密試驗

              0.4~0.7MPa

              Q947F/H/Y電動固定球閥主要執行機構性能參數表

              電源電壓

              AC220/380V,50/60Hz

              輸出力矩

              50N.M~2000N.M

              動作范圍

              0~90° 0~360°

              動作時間

              15秒/30秒/60秒

              保護裝置

              過熱保護

              環境溫度

              -30°~60°

              手動操作

              同附帶手柄操作

              限位

              電氣、機械二重限位

              防護等級

              相當于IP-65

              防爆等級

              ExdII BT4;特殊要求可定制ExdII BT6

              位置測量

              可選裝開關或電位計

              驅動電機

              8W/E

              進線接口

              PE1/2〞進線線鎖

              Q947F/H/Y電動固定球閥主要外形尺寸表

              公稱壓力

              PN(MPa)

              公稱通徑

              DN(mm)

              尺寸(mm)

              L

              H

              H1

              W

              D

              D1

              D2

              n-φd

              1.6

              50

              216

              325

              415

              102

              276

              197

              165

              125

              99

              4-φ18

              65

              241

              335

              425

              114

              276

              197

              185

              145

              118

              4-φ18

              80

              283

              365

              445

              127

              360

              256

              200

              160

              132

              8-φ18

              100

              305

              400

              490

              152

              360

              256

              220

              180

              156

              8-φ18

              125

              356

              420

              510

              184

              360

              256

              250

              210

              184

              8-φ18

              150

              394

              440

              530

              219

              380

              328

              285

              240

              211

              8-φ22

              200

              457

              470

              560

              273

              380

              328

              340

              295

              266

              12-φ22

              250

              533

              545

              635

              360

              390

              328

              405

              355

              319

              12-φ26

              300

              610

              580

              670

              395

              390

              328

              460

              410

              370

              12-φ26

              350

              686

              -

              -

              430

              -

              -

              520

              470

              429

              16-φ26

              400

              762

              -

              -

              470

              -

              -

              580

              525

              480

              16-φ30

              500

              914

              -

              -

              580

              -

              -

              715

              585

              609

              20-φ33

              600

              1067

              -

              -

              700

              -

              -

              840

              770

              720

              20-φ36

              700

              1245

              -

              -

              800

              -

              -

              910

              840

              794

              24-φ36

              2.5

              50

              216

              325

              415

              102

              276

              197

              165

              125

              99

              4-φ18

              65

              241

              335

              425

              114

              276

              197

              185

              145

              118

              8-φ18

              80

              283

              365

              445

              127

              360

              256

              200

              160

              132

              8-φ18

              100

              305

              400

              490

              152

              360

              256

              235

              190

              156

              8-φ22

              125

              356

              420

              510

              184

              360

              256

              270

              220

              184

              8-φ26

              150

              394

              440

              530

              219

              380

              328

              300

              250

              211

              8-φ26

              200

              457

              470

              560

              273

              380

              328

              360

              310

              274

              12-φ26

              250

              533

              545

              635

              360

              390

              328

              425

              370

              330

              12-φ30

              300

              610

              580

              670

              395

              390

              328

              485

              430

              389

              16-φ30

              350

              686

              -

              -

              430

              -

              -

              555

              490

              448

              16-φ33

              400

              762

              -

              -

              470

              -

              -

              620

              550

              503

              16-φ36

              500

              914

              -

              -

              580

              -

              -

              730

              660

              609

              20-φ36

              600

              1067

              -

              -

              700

              -

              -

              845

              770

              720

              20-φ39

              700

              1245

              -

              -

              800

              -

              -

              960

              875

              820

              24-φ42

              注:H中左邊為配HQ尺寸,右邊為配HR尺寸;W中左邊為配HQ尺寸,右邊為配HR尺寸。

              歡迎選購河南湖高閥門物資有限公司電動固定球閥Q947F/H/Y-16C/25C/40C/63C/100C】產品,您的滿意是我們不朽的追求!公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力!希望使用我公司產品的用戶,都獲得十分滿意的產品和服務,我們將一如既往的為廣大用戶提供一流水平的產品及服務,與您攜手共創輝煌!
