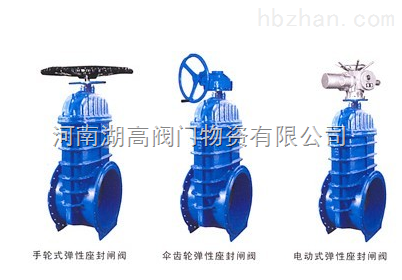

Z545X傘齒輪彈性座封閘閥

產品概述

Z545X傘齒輪彈性座封閘閥具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.

【Z545X傘齒輪彈性座封閘閥特點】

1、重量輕：本體采用高級球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

2、平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。

3、整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲一流的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。水

4、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

【Z545X傘齒輪彈性座封閘閥零件材料】

【Z545X-16Q傘齒輪彈性座封閘閥性能參數】

公稱壓力：1.0～2.5MPa

工作溫度：0～80℃

法蘭標準：GB/T 17241.6 GB9113

公稱通經：50～400mm

適用介質：水、油、氣等

試驗標準：GB13927 AP1598

【Z545X-16Q傘齒輪彈性座封閘閥外形尺寸】

【Z545X-16Q傘齒輪彈性座封閘閥結構圖】
