商品介紹

品牌:上海喬邑

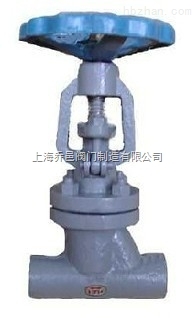

商品名稱:承插焊接截止閥J61Y

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【J61Y承插焊接截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

J61Y承插焊接截止閥用于石油、化工、水力、火力電站各種系統的管路中，切斷或接通管路介質。

產品特點：

1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

應用規范：

1.設計制造按GB12224-89、GB-2228-89、JB/T7746-95
2.連接端尺寸按JB1751.75
3.閥門檢驗和試驗：按GB/T9092-1999

產品材料：

(1)碳鋼按GB699的規定
(2)不銹鋼按GB1220的規定
(3)耐熱鋼按GB1221的規定

零件材質：

主要零件名稱	材料
閥體、閥蓋	碳鋼
閥座	Stellite6
閥瓣	12cr2m0v+
閥桿	2cr13
填料	柔性石墨

性能規范：

試驗項目	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 P	2.4	3.8	6 0	9 6	15.0	24 0
密封試驗 P	1.76	2.75	4.4	7.04	11.0	17.6
氣密封試驗	0 6
使用溫度	≤425℃
適用介質	水、油品、蒸汽

尺寸及重量：

PN/ 代號 /	1.6,2.5,4.0MP							6 4MPa						10.0MPa						16.0MPa
DN	10	15	20	25	32	40	50	15	20	25	32	40	50	15	20	25	32	40	50	15	20	25	32	40	50
L	90	90	110	120	150	180	200	90	110	120	140	180	200	90	110	120	140	180	210	90	110	120	140	180	210
S	19.5	22 5	28.5	34.5	43	49	61	22.5	28.5	34.5	43	49	61	22.5	28.5	34.5	43	49	61	22.5	28.5	34 5	43	49	61
L1	10	10	11	12	14	15	16	10	11	12	14	15	16	10	11	12	14	1 5	16	10	11	12	14	15	16
D	35	35	45	50	55	65	75	35	45	50	55	65	75	35	45	50	60	70	80	35	45	50	60	70	80
d	10	13	18	21	29	36	46	13	18	23	29	36	46	13	18	23	29	36	46	13	18	23	29	36	46
H	173	123	205	208	280	247	290	159	190	208	227	258	405	159	1 90	208	227	258	405	159	190	208	227	258	405
D0	120	120	140	160	180	188	220	98	112	126	166	188	220	98	112	126	166	188	220	98	112	126	188	220	220
重量 (kg)	3	3	4	5	7	12	18	3	4	5	8	14	20	3	4	5	8	14	20	3	4	5	8	14	20
