商品介紹

品牌:上海喬邑

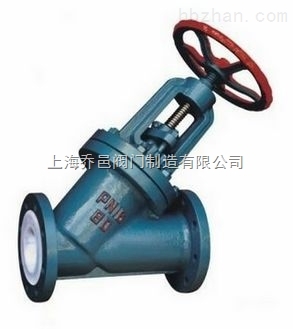

商品名稱:襯氟直流截止閥J45F46

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【J45F46襯氟直流截止閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

J45F46襯氟直流截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

結構特點：

1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

標準規范：

設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

性能規范：

型號	公稱壓力PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體試驗	密封試驗
J45J/F46-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤80 ≤150
J45J/F46-10	1.0	1.5	1.1

零部件材料：

零件名稱	閥體、閥瓣	閥蓋	閥桿、閥瓣	手輪廓
材料	HT200襯氟塑料、襯橡膠	HT200襯氟塑料、襯橡膠	35襯氟塑料襯橡膠	HT200

尺寸及重量：

型號	公稱通徑DN（mm）	尺寸（mm）								質量（kg）
型號	公稱通徑DN（mm）	L	D	D1	D	H1	b	Do	n-d	質量（kg）
	25	160	100	75	60	205	16	120	4-11	4.5
	32	200	120	90	70	-	16	160	4-13.5	13
	40		130	100	80	250	16	160	4-13.5	14
	50	230	140	110	90	290	16	160	4-13.5	16.5
	65	290	160	130	100	310	16	180	4-13.5
	80	310	190	150	125	358	18	200	4-17.5	36
	100		210	170	145	428	18	200	4-17.5	50
	125	400	240	200	175	510	20	280	8-17.5	68
	150	480	265	225	200	550	20	280	8-17.5	90
	200	600	30	280	255	635	22	400	8-17.5	146
	250	730	375	335	312		24		12-.17.5
