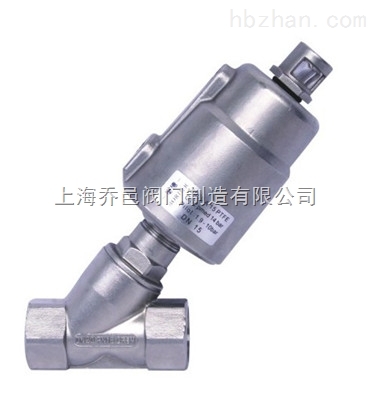

J614F-16P全不銹鋼氣動角座閥

產品概述：

J614F-16P全不銹鋼氣動角座閥閥體與氣缸均由不銹鋼組成，最高耐溫達220度。是高溫滅菌、印染紡織等行業重要控制元件。主要特點：流量大、流阻小、無水錘。超長的使用壽命。 廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體。

技術參數：

氣缸材質：不銹鋼/聚酰胺   閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥

控制形式   直動式   閥體   不銹鋼CF8M

結構   角座閥   閥芯材料   不銹鋼

接口   G1/2-G2   閥座密封   PTEF

粘度   600mm2/s   活塞密封   FKM/NBR

介質溫度   PTFE:-10℃~+180℃   安裝   任何位置

環境溫度   -10℃~+60℃   控制介質   空氣 中性 氣體 蒸汽

零件表：

名稱   材料   名稱   材料

閥體   CF8M   鎖緊螺母   Hpb59-1

六角螺母   1Cr18Ni9Ti   指示桿   Hpb59-1

閥芯密封墊   PTFE   常閉彈簧   65Mn-D

閥芯體   OCr178Ni12Mo2   缸體   CF8M

閥體密封墊   FKM   頂蓋   PC

連接   CF8M   Y型圈   FKM

閥桿   OCr178Ni12Mo2   O型圈   NBR

閥桿密封套   PTFE   閥蓋   CF8M

閥桿密封圈   PTFE   含油軸承

壓緊密封墊   PTFE   墊圈   Hpb59-1

彈簧擋圈       活塞環   FKM

密封彈簧   65Mn-D   活塞   Hpb59-1

數據表格：

接口   內孔mm   執行機械mm   A   B   C   E   F   H   A/F

G1/2   13   50   85   173   12   64   44   137   27

G3/4   20   50   95   178   12   64   44   145   32

G1   25   63   105   212   14   80   52   173   41

G11/4   32   63   120   255   16   101   60   210   50

G11/2   40   63   130   301   18   127   73   260   55

G2   50   63   150   346   20   153   86   301   70

G21/2   65   80   185   372   22   153   86   315   70

技術參數：

接口 英寸   內孔 mm   KV值 m3/h   最大工作 壓力(bar)   要求最小 氣源壓力(bar)   執行機構 尺寸mm   流向

G3/8   13   3.7   0-16   4.0   40   閥座上方

G1/2   13   4.2   0-16   2.7   50   閥座上方

G3/4   20   8.0   0-16   2.7   50   閥座上方

G1   25   19.0   0-16   2.0   63   閥座上方

G11/4   32   27.5   0-16   2.0   63   閥座上方

G11/2   40   42.0   0-16   2.0   63   閥座上方

G2   50   52.0   0-16   2.0   63   閥座上方

G21/2   65   77.0   0-14   1.6   80   閥座上方

安裝：

安裝位置：任意
→在閥體外側所附的箭頭代表介質流動的方向，安裝時請遵循

安裝過程：

→ 連接閥門到管道，確保閥體所附箭頭與流體方一致。
→ 焊接式閥門安裝：焊接時請先將執行器卸離閥體。
→ 螺紋式閥門安裝：可按照用戶要求提前卸離或不需卸離執行器。

拆卸：

拆卸前首先確保對閥門的氣壓作用已經解除。
安裝前需要卸下閥體時，避免用力過大，輕卸。
拆卸后，保護好螺紋、密封面及密封墊。
安裝好閥體后，裝執行器部分時，注意別漏裝密封墊。
安裝后，檢測閥體與執行器密封是否完好。確保無泄露，方可使用。
