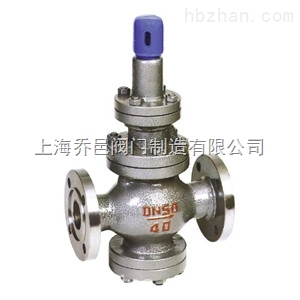

高壓蒸汽減壓閥Y43H
Y43H高壓蒸汽減壓閥參數 Y43H高壓蒸汽減壓閥尺寸 Y43H高壓蒸汽減壓閥規格
品牌
上海喬邑型號
Y43H瀏覽次數
98 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:高壓蒸汽減壓閥Y43H
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【Y43H高壓蒸汽減壓閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
一、Y43H高壓蒸汽減壓閥產品概述：
Y43H高壓蒸汽減壓閥適用于工作溫度0~90C的水、空氣和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。該產品比原膜片式提高壽命3倍以上。
二、Y43H高壓蒸汽減壓閥主要性能參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|||||
三、Y43H 高壓蒸汽減壓閥主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
四、Y43H 高壓蒸汽減壓閥主要結構圖：
五、Y43H 高壓蒸汽減壓閥主要外形尺寸（法蘭尺寸按JB/T79-94標準）
|
DN |
L |
H1 |
H |
||||||||
|
PN16、25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
PN16 |
PN25 |
PN40 |
PN64 |
|
|
20 |
160 |
160 |
170 |
90 |
90 |
90 |
90 |
220 |
220 |
220 |
220 |
|
25 |
180 |
200 |
200 |
95 |
95 |
100 |
105 |
255 |
255 |
265 |
265 |
|
32 |
200 |
220 |
220 |
100 |
100 |
100 |
110 |
255 |
255 |
265 |
265 |
|
40 |
220 |
240 |
240 |
115 |
115 |
130 |
130 |
325 |
325 |
330 |
330 |
|
50 |
250 |
270 |
270 |
120 |
120 |
135 |
135 |
325 |
325 |
330 |
330 |
|
65 |
260 |
280 |
300 |
125 |
125 |
130 |
145 |
330 |
330 |
340 |
355 |
|
80 |
310 |
330 |
330 |
135 |
135 |
150 |
160 |
340 |
340 |
340 |
340 |
|
100 |
350 |
380 |
380 |
108 |
108 |
185 |
185 |
317 |
317 |
360 |
360 |
|
125 |
400 |
450 |
450 |
190 |
200 |
200 |
245 |
560 |
560 |
565 |
565 |
|
150 |
450 |
500 |
500 |
205 |
210 |
240 |
280 |
580 |
580 |
585 |
585 |
|
200 |
500 |
560 |
560 |
220 |
245 |
245 |
310 |
630 |
630 |
635 |
635 |
|
250 |
600 |
- |
- |
270 |
- |
- |
- |
750 |
- |
- |
- |
|
300 |
800 |
- |
- |
310 |
- |
- |
- |
780 |
- |
- |
- |
|
350 |
850 |
- |
- |
390 |
- |
- |
- |
850 |
- |
- |
- |
|
400 |
900 |
- |
- |
420 |
- |
- |
- |
925 |
- |
- |
- |
上海喬邑閥門為您提供專業的【Y43H高壓蒸汽減壓閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
