產品簡介：

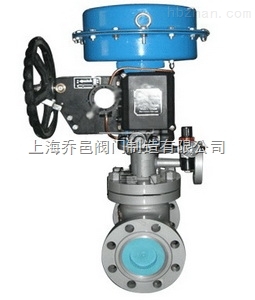

產品名稱：WY648H/Y氣動減溫減壓閥

產品口徑：DN50-DN300，壓力6.4MPa-1.0MPa

WY648H/WY648Y氣動減溫減壓閥主要用于高溫高壓的過熱蒸汽減壓、降溫，常用規格DN50~DN400，氣動執行器可分氣開式和氣關式。訂貨時應注明氣動執行器的類型和附件。

減溫減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。

執行機構

型 式：多彈簧薄膜執行機構、單作用氣缸活塞執行機構、雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：20~100、80~240KPa(薄膜型)，190~350、190~400KPa(活塞型)

供氣壓力：140~250KPa(薄膜型)、300~500KPa(活塞型)

WY648H/Y氣動減溫減壓閥的工作原理：
壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。 若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。 逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進減溫減壓閥氣閥口10。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。

WY648H/Y氣動減溫減壓閥主要技術參數和性能指標：

WY648H/Y氣動減溫減壓閥主要零件材料：

WY648H/Y氣動減溫減壓閥流量系數(Cv)：

WY648H/Y氣動減溫減壓閥外形尺寸(PN1.6-4.0)： 　　　　　　　　　　　　　單位：mm

WY648H/Y氣動減溫減壓閥外形尺寸(PN6.4-16.0)： 單位：mm
