商品介紹

品牌:上海喬邑

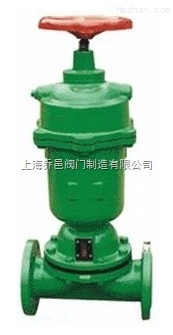

商品名稱:氣動襯膠隔膜閥G6B41J

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【G6B41J氣動襯膠隔膜閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品概述：

G6B41J氣動襯膠隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。
隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。

應用規范：

設計與制造:GB/T12239、BS5156
結構長度按：GB/T12221、B5156
法蘭連接尺寸接：GB/T4216、BS4504
試驗與檢驗按：GB/T13927、BS5156

技術參數：

公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

零部件材質：

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

常開式連接尺寸及重量：

型號	公稱通徑DN（mm）	尺寸						氣動裝置		重量
型號	公稱通徑DN（mm）	L	D₁	D	n-d	H₁	D₀	耗氣量cm³	氣源壓力MPa	重量
國標常開式 G6K41W/J/Fs-6 G6K41W/J/Fs-10	25	145	85	115	4-13.5	306	120	2.395X10	0.4	7.5
	32	160	100	140	4-17.5	306	140	6.082X10²	0.4	14.3
	40	180	110	150	4-17.5	415	140	6.082X10²	0.4	16.5
	50	210	125	165	4-17.5	458	160	1.235X10²	0.4~0.5	24
	65	250	145	180	4-17.5	458	160	3.725X10³	0.4~0.5	30
	80	300	160	200	4-17.5	642	200	3.725X10³	0.4~0.5	51
	100	350	180	220	8-17.5	710	240	9.458X10³	0.4~0.5	92
	125	400	210	250	8-17.5	804	320	1.409X10⁴	0.4~0.5	148
	150	460	240	285	8-22	920	320	2.868X10⁴	0.5	200
	200	570	295	340	8-22	1145	400	4.619X10⁴	0.5	275

常閉式連接尺寸及重量：

型號	公稱通徑DN（mm）	尺寸						氣動裝置		質量
型號	公稱通徑DN（mm）	L	D₁	D	n-d	H₁	D₀	耗氣量cm³	氣源壓力MPa	質量
國標常閉式 G6B41W/J/Fs-6 G6B41W/J/Fs-10	25	145	85	115	4-13.5	296	120	2.395X10	0.4	8
	32	160	100	140	4-17.5	398	140	6.082X10²	0.4	15
	40	180	110	150	4-17.5	406	140	6.082X10²	0.4	17
	50	210	125	165	4-17.5	464	160	1.235X10²	0.4~0.5	26
	65	250	145	180	4-17.5	-	160	3.725X10³	0.4~0.5	32
	80	300	160	200	4-17.5	645	200	3.725X10³	0.4~0.5	56
	100	350	180	220	8-17.5	665	240	9.458X10³	0.4~0.5	100
	125	400	210	250	8-17.5	823	320	1.409X10⁴	0.4~0.5	170
	150	460	240	285	8-22	933	320	2.868X10⁴	0.5	232
	200	570	295	340	8-22	1275	400	4.619X10⁴	0.5	386
