商品介紹
品牌:湖高
商品名稱:D21HR-J180美標雙偏心法蘭蝶閥廠家,美標雙偏心法蘭蝶閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

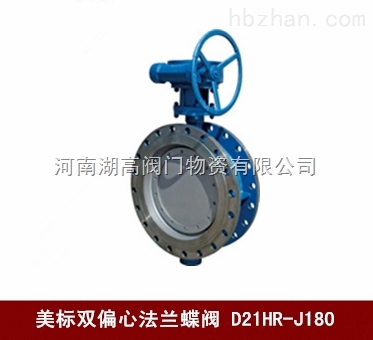

D21HR-J180美標雙偏心法蘭蝶閥
產品概述
D21HR-J180美標雙偏心法蘭蝶閥廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。隨著高科技發展的不斷進步，工況要求也越來越高，新型美標蝶閥產品也在不斷進入市場，對于美標蝶閥附加條件的增加、傳動方式的升級、結構形式的改變、耐溫耐壓耐腐對材質的要求提高，產生了一系列的新型蝶閥產品。
美標蝶閥結構圖
美標蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
D21HR-J180美標雙偏心法蘭蝶閥型號解析
注*：只有“連接型式"中為BW時才有此項
表1－1, 美標蝶閥壓力等級
代號
壓力等級
應用墊片
應用螺栓/螺母
PN(公制)
CL(磅制)
（最低要求）
（最低要求）
1
1.0
石棉墊片
35#/25#；35CrMoA/35#
1a
1.0
石棉墊片
35#/25#；35CrMoA/35#
2
2.0
150
石棉墊片,纏繞墊片
35#/25#；35CrMoA/35#
2a
1.6
石棉墊片,纏繞墊片
35#/25#；35CrMoA/35#
3
5.0
300
纏繞墊片
35CrMoA/35#；25Cr2MoVA/35CrMo；
0Cr18Ni9/0Cr18Ni9
3a
2.5
纏繞墊片
35CrMoA/35#；25Cr2MoVA/35CrMo；
0Cr18Ni9/0Cr18Ni9
4
6.8
400
纏繞墊片
35CrMoA/35#；25Cr2MoVA/35CrMo；
0Cr18Ni9/0Cr18Ni9
4a
4.0
纏繞墊片
35CrMoA/35#；25Cr2MoVA/35CrMo；
(MF)
0Cr18Ni9/0Cr18Ni9
5
10.0
600
纏繞墊片，八角形金屬墊片
35CrMoA/35#；25Cr2MoVA/35CrMo;
/OCTAGON TYPE RING
0Cr18Ni9/0Cr18Ni9
5a
6.3
600
纏繞墊片，
35CrMoA/35#；25Cr2MoVA/35CrMo;
(MF)
0Cr18Ni9/0Cr18Ni9
6
800
纏繞墊片
35CrMoA/35#；25Cr2MoVA/35CrMo;
0Cr18Ni9/0Cr18Ni9
7
15.0
900
八角形金屬墊片/OCTAGON TYPE
ASTM A194 B7/A194 2H；ASTM A194
RING(或缺省)
B16/A194 4；ASTM A453 660A/A194 8C
8
25.0
1500
八角形金屬墊片/OCTAGON TYPE
ASTM A194 B7/A194 2H；ASTM A194
RING(或缺省)
B16/A194 4；ASTM A453 660A/A194 8C
9
42.0
2500
八角形金屬墊片/OCTAGON TYPE
ASTM A194 B7/A194 2H；ASTM A194
RING(或缺省)
B16/A194 4；ASTM A453 660A/A194 8C
A
CL150-CL800
B
C
注：?每個閥門選用何種材料的墊片和螺栓、螺母由“閥體材料"確定。
對CL900.1500.2500三個等級的閥門，一般采用壓力密封閥蓋，此時“閥蓋墊片"和“閥蓋螺栓"項缺省。
®等級1a、2a、3a、4a、5a適用于JB標準閥門。
表1－2，美標蝶閥結構型式
代號
結構型式
結構型式解釋
應用標準
結構長度標準
法蘭連接型式，雙偏心結構
1
FL-DE
FLANGE JOINT TYPE,DOUBLE ECCENTRIC
API609
API609
STRUCTURE
對夾連接型式，雙偏心結構
2
WF-DE
WAFER TYPE,DOUBLE ECCENTRIC
API609
API609
STRUCTURE
法蘭連接型式，三偏心結構
3
FL-TE
FLANGE JOINT TYPE,TRIPLE ECCENTRIC
API609
API609
STRUCTURE
對夾連接型式，三偏心結構
4
WF-TE
WAFER TYPE,TRIPLE ECCENTRIC
API609
API609
STRUCTURE
5
(自定義)
(自定義)
表1－3，美標蝶閥傳動機構
代號
傳動型式
$
手動
A
電動/ELECTRIC MOTOR OPERATED
B
氣動/AIR MOTOR OPERATED
C
傘齒輪驅動/BEVEL GEAR OPERATED
D
鏈條傳動/REMOTE OPERATED WITH CHAIN
E
延長桿傳動/OPERATED WITH EXTENDED STEM
F
遠距離鉸鏈聯接桿傳動(簡稱：遠距離手動)/REMOTE OPERATED WITH JOINT & LEVER
H
蝸輪蝸桿傳動/
表1－4，美標蝶閥連接型式
代號
連接型式
連接型式解釋
S
SW
承插焊/SOCKET WELDED
T
NPT
60°錐管螺紋/NATIONAL TAPER PIPE THREAD
G
Rc
55°錐管螺紋/55° TAPER PIPE THREAD
R
RF
凸臺面法蘭連接/RAISED FACE
J
RJ
環槽面法蘭連接/RING JOINT
W
BW
對焊連接/BUTT－WELDED
P
PIPE
閥門兩端各帶一段150mm長的管子/EACH ENDWITH A 150mm SHORT PIPE
F
MF(F)
凹凸面連接（凹面）/MALE-FEMALE FACE(FEMALE)
A
RF-NPT
