商品介紹

品牌:湖高

商品名稱:河南Q914F電動螺紋三通球閥廠家,電動螺紋三通球閥價格

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

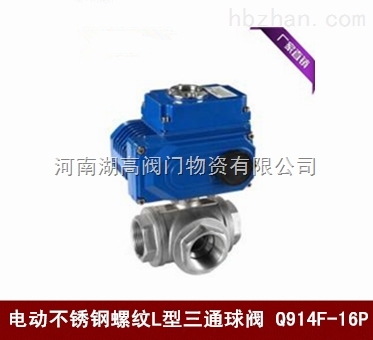

Q914F電動螺紋三通球閥

產品概述

Q914F電動螺紋三通球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，T型能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。螺紋三通球閥球體分L型和T型，執行器與閥體的直接連接減少了發生故障的機率。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。

Q914F電動螺紋三通球閥結構圖

Q914F電動L型內螺紋三通球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。

Q914F不銹鋼電動內螺紋三通球閥主要零部件材料表

序號	零件名稱	材質名稱
1	閥體	WCB	CF8	CF8M
2	閥蓋	WCB	CF8	CF8M
3	球體	2Cr13/304	CF8	CF8M
4	球墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥桿	2Cr13/304	CF8	CF8M
6	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	螺母	35CrMoA	CF8	CF8M
10	手柄	WCB	CF8	CF8M
11	華司	WCB	CF8	CF8
12	螺帽	35CrMoA	CF8	CF8
13	鎖定裝置	WCB	CF8	CF8
14	皮套	塑料	塑料	塑料
15	盲蓋	WCB	CF8	CF8M

Q914F電動內螺紋L型三通球閥主要執行器技術參數表

電動 執行機構	型號	HL系列、3810R系列、PSQ系列、HQ或QB型
	電源電壓	AC220V、AC380V、DC24V
	作用形式	開關型/調節型(隔爆型)
調節型	信號范圍	0～10mA、4～10mA 、1-5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號

Q914F電動不銹鋼內螺紋三通球閥主要外形尺寸表

公稱通 DN(mm)	SIZE G(in)	主要尺寸				重量
公稱通 DN(mm)	SIZE G(in)	D	L	H	h	重量
15	1/2"	12.7	75	59	10-24UNC	530
20	3/4"	16	85	64	10-24UNC	725
25	1"	20	100	80	10-24UNC	1000
32	11/4 "	25	115	90	10-24UNC	2000
40	11/2 "	32	125	96	1/4-20UNC	3000
50	2"	38.1	148	106	1/4-20UNC	4650

歡迎選購河南湖高閥門物資有限公司【精小型電動不銹鋼螺紋L型三通球閥Q914F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
