Q915F電動螺紋三通球閥廠家,電動螺紋三通球閥價格
電動螺紋三通球閥 電動三通球閥 電動螺紋球閥
品牌
湖高型號
Q915F瀏覽次數
105 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:Q915F電動螺紋三通球閥廠家,電動螺紋三通球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

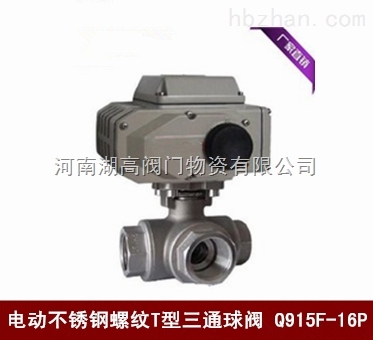

Q915F電動螺紋三通球閥
產品概述
Q915F電動螺紋三通球閥由精小型電動執行器與高平臺內螺紋T型三通球閥組成，T型三通球閥為四閥座密封三通球閥，其結 構緊湊合理，不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛適用 于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q915F電動螺紋三通球閥結構圖
Q915F電動內螺紋三通球閥主要零部件材料表
序號
零件名稱
材質名稱
1
閥體
WCB
CF8
CF8M
2
閥蓋
WCB
CF8
CF8M
3
球體
2Cr13/304
CF8
CF8M
4
球墊
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
閥桿
2Cr13/304
CF8
CF8M
6
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
螺母
35CrMoA
CF8
CF8M
10
手柄
WCB
CF8
CF8M
11
華司
WCB
CF8
CF8
12
螺帽
35CrMoA
CF8
CF8
13
鎖定裝置
WCB
CF8
CF8
14
皮套
塑料
塑料
塑料
15
盲蓋
WCB
CF8
CF8M
Q915F電動內螺紋三通球閥主要執行器技術參數表
電動
執行機構
型號
HL系列、3810R系列、PSQ系列、HQ或QB型
電源電壓
AC220V、AC380V、DC24V
作用形式
開關型/調節型(隔爆型)
調節型
信號范圍
0～10mA、4～10mA 、1-5VDC
開關型
電信號
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
Q915F電動內螺紋三通球閥主要外形尺寸表
公稱通
DN(mm)
SIZE
G(in)
主要尺寸(mm)
重量(g)
D
L
H
h
15
1/2"
12.7
64
53
10-24UNC
530
20
3/4"
16.0
76
63
10-24UNC
700
25
1"
20.0
87
66
10-24UNC
980
32
11/4 "
25.0
96
81
10-24UNC
1950
40
11/2 "
32.0
114
83
1/4-20UNC
2950
50
2"
38.1
142
96
1/4-20UNC
4450
歡迎選購河南湖高閥門物資有限公司【電動不銹鋼螺紋T型三通球閥Q915F-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
