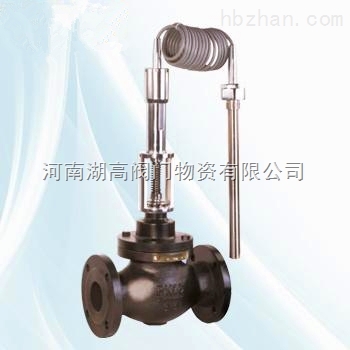

自力式溫控閥

產品概述

自力式蒸汽閥不需要外界能源而進行溫度自動調節。它適用于蒸汽、熱水、熱油等介質的各種換熱工況。廣泛使用于供暖、空調、生活熱水中的溫度自動調節，以及特殊工況的溫度自動調節，如化工、紡織、制藥等生產工程。

一、自力式溫控閥工作原理：

自力式蒸汽閥利用液體受熱膨脹的原理實現自動調節。溫度傳感器內的液體膨脹是均勻平穩的，其控制作用為比例調節。被測介質溫度變化時，傳感器內的感溫液體隨之膨脹或收縮。被測介質溫度接近設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量直至關閉；被測介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯向上開啟，增加一次熱媒的流量。

二、自力式溫控閥使用特點：

1. 安裝簡單方便。2.無需電源氣源。3.調節設定簡易。4.閥體內平衡閥芯設計。

三、訂貨須知

1、訂貨時，請提供詳細的使用工況，公稱通徑、熱媒介質的工作壓力及溫度、被

測介質及溫度要求。

2、一般導管長度為3.5-4.5m，如有特殊要求，請注明。

3、如需要其它特殊用途的溫度調節閥，請與該公司直接聯系。

控閥閥體結構原理圖

自力式調節閥結構圖

自力式蒸汽閥的安裝調試及其應用

自力式蒸汽閥的安裝步聚：

(1)閥體應水平安裝在一次熱媒的入口處，閥桿朝上，確保執行器垂直于水平面安裝。

(2)閥體前應安裝過濾器，且直接與閥體對接，選用高目數過濾器。

(3)閥前后安裝手動截止閥。

(4)閥側面應安裝旁通，并安裝手動截止閥。

(5)若閥前蒸汽壓力過高，應安裝減壓閥，將蒸汽調至設計或最佳工作范圍內

自力式蒸汽閥的安裝要求：

(執行器安裝)：

1、將閥桿向上拉起。

2、將執行器安裝于閥體上。

3、先用內六方或其它合適的工具預固定執行器底部于閥體連接環槽上。

4、旋轉執行器手動旋鈕(SQX、SKD系列)或手動搖柄(SKB、SKC系列)將執行器連接凹槽對正(注意：SKB、SKC系列要先將執行器下部連接內螺紋活節拆下，并將連接活節套于閥桿上。)

(傳感器安裝)

(1)在換熱器出口處附近開孔，焊絲座。絲座要求：G1/2``管螺紋，內絲。

(2)絲座建議加工尺寸接管徑匹配：

(3)將傳感器底部螺紋纏繞四氟膠帶，沿順時針方向固定于絲座上。

注意：密封需嚴密，防止漏水。

自力式蒸汽閥的使用特點:

1、體積小、重量輕、安裝簡易；

2、準確可靠壽命長；

3、免維修式工作；

4、調節設定簡易；

5、無源工作（無電源、氣源正常工作）；

6、無需昂貴的調試費用；

7、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能性。
