商品介紹
品牌:湖高
商品名稱:Q944H電動三通球閥廠家,河南電動三通球閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

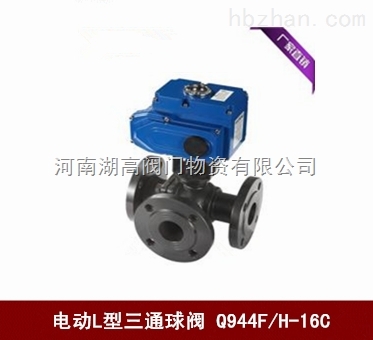

Q944H電動三通球閥
產品概述
Q944H電動三通球閥由PSQ、DTR角行程電動執行機構及防爆型3810系列電動執行機構和L型三通球閥組成，其標準球芯L型雙口孔道，改變球芯與管道的相對角度，可以對直支管道流體實現不同的組合控制，常用于介質流向的切換，能使相互垂直的兩個通道連接。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
Q944H電動三通球閥結構圖
Q944F/H電動三通球閥主要零部件材料表
序號
零件名稱
材質名稱(常規配置)
Q944F/H-C
Q944F/H-P
Q944F/H-R
Q944F/H-RL
1
閥體
WCB
CF8(304)
CF8M(316)
CF3M(316L)
2
球體
WCB+ENP
CF8(304)
CF8M(316)
CF3M(316L)
3
密封圈
PTFE、PPL、柔性石墨
4
閥座/密封面
PTFE、PPL、柔性石墨
5
填料
柔性石墨/PPL/PTFE
6
閥桿
2Cr13
304
316
316L
7
雙頭螺栓
35CrMoA
304
316
316L
8
螺母
35CrMoA
304
316
316L
9
墊片
PTFE、PPL、柔性石墨
Q944F/H電動三通球閥主要執行器技術參數表
執行器型號
PSQ、3810R、DTR角行程執行機構；防爆型3810系列
主要技術參數
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。
環境溫度：-25～+70℃；環境濕度：≤95%
Q944F/H電動三通球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
主要尺寸
L
L1
D
D1
D2
b
z-Φd
1.6
15
130
65
95
65
45
14
4-14
20
150
75
105
75
55/58
14/16
4-14
25
160
80
115
85
65/68
14/16
4-14
32
180
90
135/140
100
78
16
4-18
40
200
100
145/150
110
85/88
16
4-18
50
230
115
160/165
125
100/102
16/18
4-18
65
290
145
180/185
145
120/122
18
4-18
80
310
155
195/200
160
135/138
20
4-18
100
350
175
215/220
180
155/158
20
4-18
125
400
200
245/250
210
185/188
22
4-18
150
480
240
280/285
240
210/212
24/22
8-23/8-22
2.5
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22/24
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28/26
8-25/8-26
150
480
240
300
250
218
30/28
8-25/8-26
4.0
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28
8-25/8-26
150
480
240
300
250
218
30
8-25/8-26
歡迎選購河南湖高閥門物資有限公司【電動L型三通球閥Q944F/H-16C】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
