商品名稱:河南氣動固定球閥Q647F廠家,氣動固定球閥現貨

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

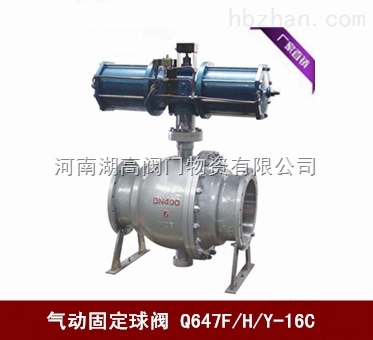

Q647F氣動固定球閥

產品概述

Q647F氣動固定球閥在各類管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流通，使介質按照預定的程序輸送到各個指定點，特別適用于高壓、大口徑的場合。氣動固定球閥是由固定球閥與GT、SR、ST、AT、AW等系列單、雙作用氣動執行器兩部分組成，其球體采用上、下兩根閥桿固定，工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形，閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊，密封采用聚四氟乙烯鑲?cè)脘撊?nèi)，鋼圈后部設有彈簧，保證閥座緊貼球體，當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使氣動固定球閥的密封性能穩定、操作省力，使用壽命長，極適用于長輸管線和一般管線。

Q647F氣動固定球閥結構圖

Q647F/H/Y氣動固定球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q647F/H/Y-C	Q647F/H/Y-P	Q647F/H/Y-R	Q647F/H/Y-RL
1	底座	WCB	CF8	CF8M	CF3M
2	左閥體	WCB	CF8	CF8M	CF3M
3	下閥軸	2Cr13	304	316	316L
4	右閥體	WCB	CF8	CF8M	CF3M
5	球體	2Cr13	304	316	316L
6	密封圈	聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
7	彈簧	65Mn、不銹鋼
8	銷	25、35、45
9	上閥軸	2Cr13	304	316	316L
10	填料	柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
11	支架	WCB	CF8	CF8M	CF3M
12	填料壓蓋	WCB	CF8	CF8M	CF3M

Q647F/H/Y氣動固定球閥主要性能參數表

公稱通徑 (mm)	50	65	80	100		125	150	200	250		300	350	400		450	500	600	700		800	900	1000
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%
試驗壓力(MPa)	公稱壓力(MPa)
	1.6				2.5					4.0				6.4					10.0
強度試驗	2.4				3.75					6.0				9.6					15.0
密封試驗	1.76				2.75					4.4				7.04					11.0
氣密試驗	0.4～0.7MPa

Q647F/H/Y氣動固定球閥主要執行機構性能表

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)-失氣時閥位開(FO)；氣開式(K)-失氣時閥位關(FC) 雙作用執行機構：氣關式(B)-失氣時閥位保持(FL)；氣開式(K)-失氣時閥位保持(FL)
可配附件	電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

Q647F/H/Y氣動固定球閥主要外形尺寸表

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸											雙作用式執行器型號
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	H	D		D1		D2	C	f	N-φd	雙作用式執行器型號
1.6	50	178	190	260	165		125		99	20	3	4-φ18	GTD80
	65	190	210	293	185		145		118	20	3	4-φ18	GTD90
	80	203	247	323	200		160		132	20	3	8-φ18	GTD100
	100	229	276	382	220		180		156	22	3	8-φ18	GTD115
	125	356	348	468	250		210		184	22	3	8-φ18	GTD145
	150	394	378	510	285		240		211	24	3	8-φ22	GTD160
	200	457	524	655	340		295		266	24	3	12-φ22	GTD210
	250	533	645	847	405		355		319	26	3	12-φ22	GTD255
	300	610	715	980	460		410		370	28	4	12-φ22	GTD300
	350	686	795	1085	520		470		429	30	4	12-φ22	GTD350
	400	762	1860	1215	580		525		480	32	4	12-φ22	AW35
	500	991	1860	1385	715		650		609	36	4	12-φ22	AW40
2.5	50	216	210	270	165		125		99	20	3	4-φ18	GTD90
	65	241	247	309	185		145		118	22	3	4-φ18	GTD100
	80	283	276	344	200		160		132	24	3	8-φ18	GTD115
	100	305	348	421	235		190		156	24	3	8-φ22	GTD145
	125	381	378	485	270		220		184	, 26	3	8-φ26	GTD160
	150	403	432	559	300		250		211	28	3	8-φ26	GTD190
	200	502	524	655	360		310		274	30	3	12-φ26	GTD210
	250	568	648	847	425		370		330	32	3	12-φ30	GTD255
	300	648	715	980	485		430		389	34	4	16-φ30	GTD300
	350	762	795	1085	555		490		448	38	4	16-φ33	GTD350
	400	838	1860	1215	620		555		503	40	4	16-φ36	AW35
	500	991	1860	1385	730		660		609	44	4	20-φ36	AW40
PN(MPa)	DN(mm)	L	L1	H	D	D1		D2	D3	C	f	N-φd	執行器型號
4.0	50	216	247	286	165	125		99	88×4	20	3	4-φ18	GTD100
	65	241	276	330	185	145		118	110×4	22	3	8-φ18	GTD115
	80	283	308	349	200	160		132	121×4	24	3	8-φ18	GTD125
	100	305	348	421	235	190		156	150×4.5	24	3	8-φ22	GTD145
	125	381	378	485	270	220		184	176×4.5	26	3	8-φ26	GTD160
	150	403	524	582	300	250		211	204×4.5	28	3	8-φ26	GTD210
	200	502	648	702	375	320		284	260×4.5	34	3	12-φ30	GTD255
	250	568	715	895	450	385		345	313×4.5	38	3	12-φ33	GTD300
	300	648	795	1040	515	450		409	364×4.5	42	4	16-φ33	GTD350
	350	762	1860	1170	580	510		465	422×5	46	4	16-φ36	AW35
	400	838	1860	1215	660	585		535	474×5	50	4	16-φ39	AW40
	500	991	-	-	755	670		615	576×5	52	4	20-φ42	AW50
