商品介紹

品牌:上海喬邑

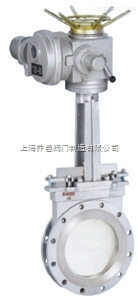

商品名稱:對夾式電動薄型刀閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【對夾式電動薄型刀閘閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

對夾式電動薄型刀閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成，對夾式電動薄型閘閥具有體積小，重量輕，對夾式電動薄型閘閥系列產品屬對夾式H型、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，廣泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。

對夾式電動薄型閘閥可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。

1 閥體材質:鑄鋼(WCB)、不銹鋼（304、316）、2520

2 公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

3 公稱通徑：DN50-600mm NPS2"-24"

4 適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)

5 連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準

6 密封型式：硬密封（H、Y）、軟密封（X、F）

7 泄漏量:硬密封：D級（液體0.1XDNmm3/s）、軟密封：A級（零泄漏）

8 驅動方式：電動執行器（開關型、調節型、防爆型、智能一體式）

對夾式電動薄型閘閥性能參數

公稱壓力		殼體試驗（Mpa)		密封封試驗（Mpa)		工作溫度	通用介質
0.6、1.0、1.6		0.9、1.5、2.4		0.7、1.1、1.8		≤900℃	紙漿、污水、煤裝漿、灰、渣水混全物

對夾式電動薄型閘閥零部件材料

閥體、閥蓋			閘板		閥桿	密封閥座				填料
不銹鋼、碳鋼、灰鑄鐵			碳鋼、不銹鋼		不銹鋼	橡膠、四氟、不銹鋼、硬質合金、				盤根

對夾式電動薄型閘閥結構尺寸

公稱壓力	0.6MPa 1.0MPa 1.6MPa
公稱通徑	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350
厚度 L	43	46	46	52	56	56	60	68	78	78
高度 H	600	670	680	700	720	790	850	1100	1180	1280
電裝型號	Z10	Z10	Z10	Z10	Z10	Z15	Z20	Z20	Z30	Z30

公稱壓力	0.6MPa 1.0MPa 1.6MPa
公稱通徑	DN400	DN450	DN500	DN600	DN700	DN800	DN900	DN1000	DN1200	DN1400
厚度 L	102	114	127	154	165	190	203	216	254	待定
高度 H	1460	1600	1800	2100	2300	2500	2700	2900	3400	待定
電裝型號	Z45	Z45	Z60	Z60	Z120	Z180	Z180	Z250	Z250	待定

對夾式電動薄型閘閥法蘭尺寸

PN0.6MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	140	110	14	4	M12	90	3	16
DN65	160	130	14	4	M12	110	3	16
DN80	190	150	18	4	M16	125	3	18
DN100	210	170	18	4	M16	145	3	18
DN125	240	200	18	8	M16	175	3	20
DN150	265	225	18	8	M16	200	3	20
DN200	320	280	18	8	M16	255	3	22
DN250	375	335	18	12	M16	310	4	24
DN300	440	395	23	12	M20	362	4	24
DN350	490	445	23	12	M20	412	4	26
DN400	540	495	23	16	M20	462	4	28
DN450	595	550	23	16	M20	518	4	28
DN500	645	600	23	20	M20	568	4	30
DN600	755	705	26	20	M24	670	5	30
DN700	860	810	26	24	M24	775	5	32
DN800	975	920	30	24	M27	880	5	32
DN900	1075	1020	30	24	M27	980	5	34
DN1000	1175	1120	30	28	M27	1080	5	36

PN1.0MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	165	125	18	4	M16	100	3	18
DN65	185	145	18	4	M16	120	3	20
DN80	200	160	18	4	M16	135	3	20
DN100	220	180	18	8	M16	155	3	22
DN125	250	210	18	8	M16	185	3	24
DN150	285	240	23	8	M20	210	3	24
DN200	340	295	23	8	M20	265	3	24
DN250	395	350	23	12	M20	320	3	26
DN300	445	400	23	12	M20	368	4	28
DN350	505	460	23	16	M20	428	4	28
DN400	565	515	26	16	M24	482	4	30
DN450	615	565	26	20	M24	532	4	30
DN500	670	620	26	20	M24	585	4	32
DN600	780	725	30	20	M27	685	5	36
DN700	890	840	30	24	M27	800	5	36
DN800	1015	950	34	24	M30	905	5	38
DN900	1115	1050	34	28	M30	1005	5	38
DN1000	1230	1160	36	28	M33	1110	5	38

PN1.6MPa法蘭連接尺寸
公稱通徑	法蘭外徑	螺栓孔中心距	螺栓孔直徑	螺栓孔數量	螺栓直徑	密封面		法蘭厚度
DN	D	K	L	螺栓孔數量	螺栓直徑	d	f	C
DN50	165	125	18	4	M16	100	3	22
DN65	185	145	18	4	M16	120	3	24
DN80	200	160	18	8	M16	135	3	24
DN100	220	180	18	8	M16	155	3	26
DN125	250	210	18	8	M16	185	3	28
DN150	285	240	23	8	M20	210	3	28
DN200	340	295	23	12	M20	265	3	30
DN250	405	355	26	12	M24	320	3	32
DN300	460	410	26	12	M24	375	4	32
DN350	520	470	26	16	M24	435	4	34
DN400	580	525	30	16	M27	485	4	38
DN450	640	585	30	20	M27	545	4	42
DN500	715	650	34	20	M30	608	4	48
DN600	840	770	36	20	M33	718	5	50
DN700	910	840	36	24	M33	788	5	50
DN800	1025	950	39	24	M36	898	5	52
DN900	1125	1050	39	28	M36	998	5	44
DN1000	1255	1170	42	28	M39	1110	5	46
