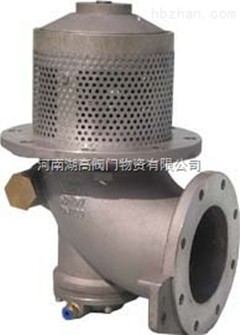

海底閥HDV-100Q

HDV系列海底閥安裝于油罐車的底部法蘭連接,密封機構伸入罐體內部.利用不銹鋼彈簧壓力進行軸向自密封,使海底閥處于常閉狀態,通過傳動機構進行啟閉操作。外殼設有切斷槽,能夠有效吸收車輛受到撞擊破壞管道傳遞的能量，從切斷槽處閥體斷裂，使罐體與管道分離，從而保證密封機構的完好，避免油品泄露，提高運輸?shù)陌踩浴?/span>

有著精良的設計，在液體流動通道中實現了高流速，高落差，確保了最大的效益。活塞上的三重密封的可靠性，并減少了維護。鑄件經過精心設計減輕重量，改善了流動性.

材料

主體:低壓鑄鋁合金

軸:不銹鋼

密封:丁氰橡膠

彈簧:不銹鋼

技術參數

特點

◆ 采用鋁合金低壓鑄構造，陽極氧化處理。

◆減少流體線路設計提高流量

◆采用固定塞結構與其它結構比較簡單實用

◆切斷槽在緊急情況下自動斷開,防止泄露.

◆容易安裝在比較緊湊的位置

◆操作均采用氣動控制閥來控制啟閉

◆用于多倉位油罐車,可進行不同油品倉位的單獨裝卸

◆符合EN13083要求，法蘭TTMA標準

維護：

• 去除了所有插銷和螺栓部件，更易維護

●　無需特殊工具即可進行拆卸及組裝
