商品介紹
品牌:上海喬邑

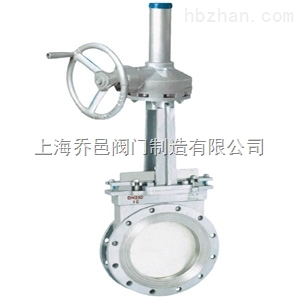

商品名稱:傘齒輪不銹鋼刀型閘閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【傘齒輪不銹鋼刀型閘閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
一、主要概述：
傘齒輪不銹鋼刀型閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀型閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
二、主要性能參數：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
PZ573H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
紙漿、污水、煤漿、灰渣水泥混合物 |
|
PZ573F-10P/16P |
||||
|
PZ573Y-10P/16P |
三、主要零件材料：
|
型號 |
材料 |
|||
|
閥體 |
閥桿 |
密封面 |
填料 |
|
|
PZ573H-10C/16C |
WCB |
2Cr13 |
硬質合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨環 |
|
PZ573F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ573Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
四、主要外形尺寸：
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 475 | 4- M 12 | 1.0 | 50 | 43 | 100 | 125 | 475 | 4- M 16 |
| 65 | 46 | 110 | 130 | 500 | 4- M 12 | 65 | 46 | 120 | 145 | 500 | 4- M 16 | ||
| 80 | 46 | 125 | 150 | 535 | 4- M 16 | 80 | 46 | 135 | 160 | 535 | 4- M 16 | ||
| 100 | 52 | 145 | 170 | 605 | 4- M 16 | 100 | 52 | 155 | 180 | 605 | 8- M 16 | ||
| 125 | 56 | 175 | 200 | 665 | 8- M 16 | 125 | 56 | 185 | 210 | 665 | 8- M 16 | ||
| 150 | 56 | 200 | 225 | 765 | 8- M 16 | 150 | 56 | 210 | 240 | 765 | 8- M 20 | ||
| 200 | 60 | 255 | 280 | 880 | 8- M 16 | 200 | 60 | 265 | 295 | 880 | 8- M 20 | ||
| 250 | 68 | 310 | 335 | 1020 | 12- M 16 | 250 | 68 | 320 | 350 | 1020 | 12- M 20 | ||
| 300 | 78 | 362 | 395 | 1220 | 12- M 20 | 300 | 78 | 368 | 400 | 1220 | 12- M 20 | ||
| 350 | 78 | 412 | 445 | 1375 | 12- M 20 | 350 | 78 | 428 | 460 | 1375 | 16- M 20 | ||
| 400 | 102 | 462 | 495 | 1560 | 16- M 20 | 400 | 102 | 482 | 515 | 1560 | 16- M 22 | ||
| 450 | 114 | 518 | 550 | 1720 | 16- M 20 | 450 | 114 | 532 | 565 | 1720 | 20- M 22 | ||
| 500 | 127 | 568 | 600 | 1870 | 16- M 20 | 500 | 127 | 585 | 620 | 1870 | 20- M 22 | ||
| 600 | 154 | 670 | 705 | 2220 | 20- M 22 | 600 | 154 | 685 | 725 | 2220 | 20- M 27 | ||
| 700 | 165 | 775 | 810 | 2570 | 24- M 22 | 700 | 165 | 800 | 840 | 2570 | 24- M 27 | ||
| 800 | 190 | 880 | 920 | .3030 | 24- M 27 | 800 | 190 | 898 | 950 | .3030 | 24- M 30 | ||
| 900 | 203 | 980 | 1020 | 3430 | 24- M 27 | 900 | 203 | 1005 | 1050 | 3430 | 28- M 30 | ||
| 1000 | 216 | 1080 | 1120 | 3470 | 28- M 27 | 1000 | 216 | 1115 | 1160 | 3470 | 28- M 30 | ||
| 1200 | 254 | 1295 | 1340 | 4230 | 32- M 30 | 1200 | 254 | 1325 | 1380 | 4230 | 32- M 36 |
上海喬邑閥門為您提供專業的【傘齒輪不銹鋼刀型閘閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
