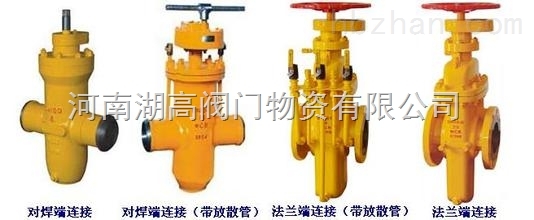

平板閘閥Z43Y

產品概述

平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平 板 閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。平 板 閘 閥按驅動方式可分為手動、氣動及電動。按用途和使用場合可分為有導流孔、無導流孔、油田、管線及燃?xì)馄? 板 閘 閥等。適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式閘閥適用于天然氣開采和凈化的長輸管線。有導流孔用于需要通球清管的管線，無導流孔用于不需要通球清管的管線上。

平板閘閥結構圖

產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

結構特征與工作原理

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

性能規范

 適用范圍

1. （Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃）石油、天然氣輸送管線。帶導流孔的平 板 閘 閥還便于清掃管線。

2. 成品油的輸送管線和貯存設備。

3. 石油、天然氣的開采井口裝置，也就是采油樹用閥。

4. 帶有懸浮顆粒的介質的管道。

5. 城市煤氣輸送管線。

6. 自來水工程。

選型原則

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平 板 閘 閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平 板 閘 閥。

2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。

3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平 板 閘 閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。

4. 帶有懸浮顆粒介質的管道，選用刀型平 板 閘 閥。

5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平 板 閘 閥。

6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平 板 閘 閥。

平 板 閘 閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶 導 流 孔 單 閘 板 式平 板 閘 閥適用于天然氣開采和凈化的長輸管線。 口徑范圍：DN25～1200 壓力范圍：0.6MPa～45MPa 150Lb～3000Lb；有導流孔用于需要通球清管的管線，無導流孔用于不需要通球清管的管線上。
