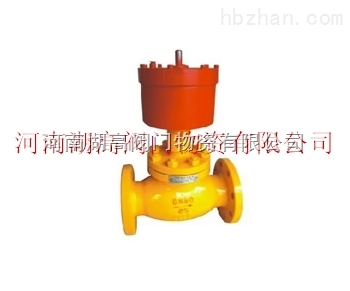

QDQ421F液化氣緊急切斷閥

產品概述

液化氣緊急切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安裝在液化石油氣,天燃氣與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，緊急切斷閥≤5秒迅速關閉而止漏，起到安全保護作用。廣泛應用于供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及住宅居所的安全設施。
QDQ421F液化氣緊急切斷閥特點
  液化氣緊急切斷閥是自動化系統中執行機構的一種新型閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。產品具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣或氮氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。
QDQ421F液化氣緊急切斷閥電控的工作原理
1.液化氣緊急切斷閥氣源入口按裝一只二位三通電磁閥，可利用遠程電器控制臺控制閥門開關。
2.燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉.
3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
QDQ421F液化氣緊急切斷閥性能規范
壓力等級：1.6/4.0Mpa
氣缸工作壓力：≤2.0Mpa
使用溫度 ：-40~ 80℃
氣缸使用介質： 氮氣`無水空氣
使用介質： 天然氣，液化氣，液氨
熔閉時間：±70℃
關閉時間：≤5秒
氣缸開啟壓力：≥0.3-0.6Mpa
閥體：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，NBR橡膠
類型：常開式，常閉式
QDQ421F液化氣緊急切斷閥安裝尺寸單位:(mm)

采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口,閥門安裝方向為高進低出.

注：以上的產品介紹，參數，圖片，數據僅用于參考
