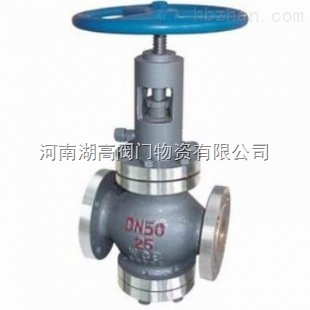

GJ41H節流截止閥

產品概述

GJ41H節流截止閥/電、氣、動平衡式節流截止閥，是我廠消化吸收國外先進技術研制成功的新型平衡式節流截止閥。節流截止閥為直通流線型，采用平衡柱塞，閥芯與復合密封結構代替傳統閥芯閥座密封組合，因此該閥與老式閥相比，具有體積小，重量輕（較同規格閥輕30%左右），開啟省力，密封可靠，高效通用性，高精度、秘壓差的優點，適用于石油、化工、冶金、電站等部門控制過程使用，特別適宜于油田、注水泵出口與管匯及配水間的壓力控制和注聚合物流量控制和截止。

GJ41H節流截止閥特點

1、密封系統：從低壓到高壓整個范圍內，可保證密封，閥在高壓差時，頻繁開頭密封可靠。

2、壓力平衡活塞：在任何壓差下可保證開、關方便，全開（或全關）一次所需能量僅為一般球閥的10%。

3、壓力低：由于流體運動方向改變小，沒有截流區因而壓力損失小。

4、在密封區內，充線對稱分布和一般控制閥相比，振動小，噪音低，防沖蝕。

5、介質適用范圍：油、汽、水及含砂流體等。

GJ41H-25C節流截止閥結構

1、 閥體為整體鑄鋼件，用相互垂直嚙合角為45°的一對齒條的相對運動閥閥芯（活塞）移動，在閥芯(活塞）軸上裝有兩級密封，使水平齒條流體隔離。

2、關閥位置：在環形密封區內側，作用在主密封圈內徑上的壓力，促使主密封圈的外徑和閥座緊密接觸，在任何壓差上可保證密封。

3、流體反方向流動時，同樣可達到很好的密封，注意0形圈移動到另一側以使閥兩側隔離。

4、用作節流時，閥芯（活塞）位于中間位置，主密封圈位于流體高連區的外側不受到流體沖刷的影響。

GJ41H-25C節流截止閥技術規范

GJ41H-25C節流截止閥零件材料

GJ41H-25C節流截止閥產品訂購須知:

1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。

2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：

1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求

3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關

4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。

5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
