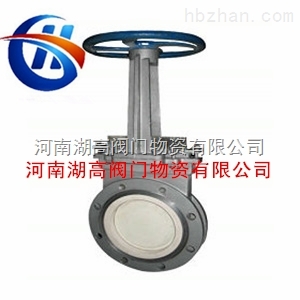

陶瓷刀型閘閥PZ73TC

產品概述

陶瓷刀型閘閥也叫陶瓷刀形閘閥、陶瓷刀型閘閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封.應用于采礦、鋼鐵工業——用于煤炭、濾渣漿等; 凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水; 造紙工業——用于任何濃度紙漿、料水混合物;電站除灰——用于灰渣漿液。

性能特點

選用增韌工程陶瓷材料，更耐磨!

工程陶瓷刀閘閥閥門密封部件和易損過流部件采用增韌型工程陶瓷材料制作;能承受高速流體中顆粒介質的磨損、沖蝕，閥門使用壽命長;性價比較普通閥門提高10倍。

應用國家保護唇專利技術，防損壞!

閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇(專利)結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。

特殊結構設計，具備雙重使用功能!

專門針對固液兩相流工況介質管道設計的，設計有以抗節流沖刷為目的的結構形式，以滿足該類介質管道的關斷或關斷+節流的雙重使用功能。

閥門輕便、便于安裝、適應性強!

采用超短結構長度，節省材料，減輕管路系統整體重量;占用有效空間小，能有效支持管道的強度，減少管道振動，適合在不同排布管道上任意角度安裝。

驅動方式多樣化，方便快捷!

陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有效實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。

使用注意事項

刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，陶瓷刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。
