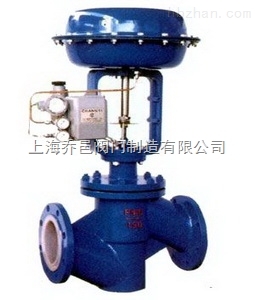

氣動薄膜襯氟調節閥ZJHPF
ZJHPF氣動薄膜襯氟調節閥參數 ZJHPF氣動薄膜襯氟調節閥尺寸 ZJHPF氣動薄膜襯氟調節閥規格
品牌
上海喬邑型號
ZJHPF瀏覽次數
102 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:氣動薄膜襯氟調節閥ZJHPF
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
上海喬邑閥門制造有限公司是【ZJHPF氣動薄膜襯氟調節閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品詳細介紹：
ZJHPF氣動薄膜襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波紋管密封。ZJHPF氣動薄膜襯氟單座調節閥廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
■ 特點
1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
技術參數和性能
■ 閥體
|
型 式 |
直通單座球型閥 |
|
公稱通徑 |
G3/4'、20、25、32、40、50、65、80、100、150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
RF |
|
材 料 |
ZG230-450 襯F46 |
|
工作溫度 |
-40~+180℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料 |
■ 閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
閥芯材料 |
2Cr13 襯F46 |
|
閥座材料 |
2Cr13 襯F46 |
|
波紋管材料 |
聚四氟乙烯 |
■ 執行機構
|
型 式 |
ZHA/B多彈簧薄膜執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
20~100、80~240KPa |
|
供氣壓力 |
140~400KPa |
|
氣源接口 |
內螺紋M16X1.25 |
|
環境溫度 |
-30~+70℃ |
■ 閥作用型式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
■ 附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 執行機構配置
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
執行機構 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|||||
■ 性能
|
泄漏量 |
小于閥額定容量的0.01%，符合ANSI B16.104 IV級 |
|
|
基本誤差% |
帶定位器 |
小于全行程的1% |
|
回 差% |
帶定位器 |
小于全行程的±1% |
|
可調范圍 |
30:1 |
|
■ 額定流量系數Kv、額定行程、配用執行機構型號
|
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||
|
閥座直徑dN |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
額定Cv值 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
Kv值 |
10 |
16 |
25 |
40 |
60 |
|||||||
■ 流量特性
1、等百分比特性
2、直線特性
■ 允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
||||||||
|
公稱通徑 |
||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2~1.0 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8~2.4 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
■ 外形尺寸
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
451 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
|
H |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
上海喬邑閥門為您提供專業的【ZJHPF氣動薄膜襯氟調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
