商品介紹

品牌:上海喬邑

商品名稱:氣動單座(套筒)調節閥ZJHP(M)

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

上海喬邑閥門制造有限公司是【ZJHP(M)氣動單座(套筒)調節閥】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量第一、誠信經營"的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

產品詳細介紹：

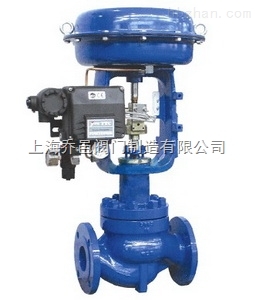

ZJHP(M)氣動單座(套筒)調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

一、閥體

閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上閥蓋：常溫型-20~+200℃
散熱型-40~+450℃
填料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管

二、閥內組件

閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

三、執行機構

形式：多彈簧式薄膜執行機構墊片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物彈簧范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推桿：2Cr13 供氣壓力：0.14 0.16 0.28MPa
膜蓋：A3 氣源接頭：內螺紋M10X1
襯套：2Cr13 環境溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式

四、主要技術參數

公稱通徑(mm)	閥座直徑(mm)	額定流量系數Kv		額定行程(mm)	薄膜有效面積cm2	固有可調比	環境溫度℃	基本誤差	回差	死區	額定流量系數	泄漏量
		直線	等百分比
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80		10	220	50:1	-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10-4閥額容量（套筒10-3閥額定容量）
20	10	1.8	1.6	10	350
	12	2.8	2.5
	15	4.4	4
	20	6.9	6.3
25	25	11	10	16
40	32	17.6	16	25
	40	27.5	25
50	50	44	40
65	65	69	63	40	560
80	80	110	100
100	100	176	160
150	125	275	250	60	900
	150	440	400
200	200	690	630
250	250	1000	900	100	1400
300	300	1600	1440

五、ZJHP型氣動單座調節閥允許壓差

開關方式	執行機構型號	彈簧范圍KPa	氣源壓力MPa	公稱通徑（閥座直徑）mm
				20				25	40	50	65	80	100	150	200
				10	12	15	20	25	40	50	65	80	100	150	200
氣關	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	6.4 6.4 6.4	6.19 6.4 6.4	3.96 6.4 6.4	2.2 6.4 6.4	1.4 6.4 6.4
	ZHA-23	20-100 20-100 40-200							0.56 3.64 5.04
	ZHA-34	20-100 20-100 40-200								0.35 2.30 3.18
	ZHA-45	20-100 20-100 40-200									0.34 2.21 3.06	0.22 1.43 1.98	0.14 0.91 1.26
氣開	ZHB-22	20-100 40-100 80-240	0.14 0.25 0.4	4.64 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.3 6.4	0.7 2.1 4.9						0.10 0.66 0.92	0.06 0.37 0.52
	ZHB-23	20-100 40-100 80-240							0.28 0.84 1.95	0.18 0.53 1.25
	ZHB-34	20-100 40-100 80-240									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB-45	20-100 40-100 80-240												0.05 0.15 0.36	0.03 0.09 0.21

1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

六、ZJHM型氣動套筒調節閥允許壓差表

開關方式	執行機構型號	彈簧范圍KPa	氣源壓力MPa	公稱通徑（mm）
開關方式	執行機構型號	彈簧范圍KPa	氣源壓力MPa	25	40	50	65	80	100	150	200
氣關	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	3.00
				6.4
				6.4
	ZHA-23	20-100 20-100 40-200	0.14 0.25 0.4		2.25	1.95
					6.4	6.4
					6.4	6.4
	ZHA-34	20-100 20-100 40-200	0.14 0.25 0.4				2.36	2.04	1.67
							6.4	6.4	6.4
							6.4	6.4	6.4
	ZHA-45	20-100 20-100 40-200	0.14 0.25 0.4							1.41	1.14
										6.4	6.4
										6.4	6.4
氣開	ZHB-22	20-100 40-100 80-240	0.14 0.25 0.4	1.50
				4.50
				6.4
	ZHB-23	20-100 40-100 80-240	0.14 0.25 0.4
					1.13	0.98
					3.38	2.93
	ZHB-34	20-100 40-100 80-240	0.14 0.25 0.4		6.4	6.4	1.18	1.02	0.84
							3.54	3.06	2.51
							6.4	6.4	5.85
	ZHB-45	20-100 40-100 80-240	0.14 0.25 0.4							0.71	0.57
										2.12	1.71
										4.94	4.00

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當的解決辦法。

七、ZJHP/M型氣動薄膜調節閥外型尺寸

公稱通徑	L(mm)			H(mm)		H1(mm)				ФA(mm)
公稱通徑	ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6	ANSI300 JIS2030KRF PN4.0	ANSI600 JIS40K.RF PN6.4	普通	高溫	PN6	PN16	PN40	PN64	ФA(mm)
G3/4″	120	120	120	253		31	31			236
20	181	194	206	398.5	548.5	45	52.5		65	285
25	184	197	210	410.5	560.5	50	57.5		70
40	222	235	251	455	620	65	75		85
50	254	267	286	457.5	627.5	70	82.5		90
65	276	292	311	610	790	80	92.5		102.5	360
80	298	317	337	622	8.7	95	100		107.5
100	352	368	394	640	850	105	110	117.5	125
150	451	473	508	870	1130	132.5	142.5	150	172.5	470
200	600	610	650	890	1150	160	170	187.5	207.5	470

法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。

八、型號編制說明

Z	J	H	P	16	C	G	K
自控閥門	執行機構：	多彈簧氣動薄膜執行機構	閥門結構類型：	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型		P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：中溫型常溫省略	K：表示氣開型
			N：表示雙座	25：表示2.5MPa	P：表示不銹鋼		B：表示氣關型
			M：表示套筒閥	40：表示4.0MPa	F46：表示閥體襯氟
				64：表示6.4MPa
