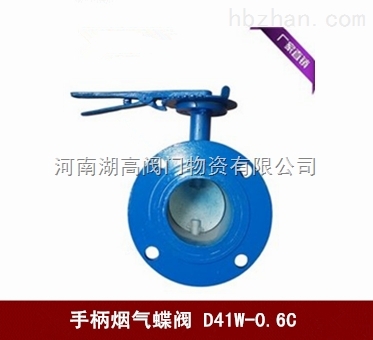

D41W煙氣蝶閥廠家,煙氣蝶閥價格
煙氣蝶閥現貨 手動煙氣蝶閥 通風蝶閥
品牌
湖高型號
D41W瀏覽次數
117 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:D41W煙氣蝶閥廠家,煙氣蝶閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-
D41W煙氣蝶閥
產品概述
D41W煙氣蝶閥是一種法蘭連接，手柄驅動，采用與閥體相同材料加工成密封圈的蝶閥，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，公稱通徑50-4000mm，一般適用于冶金、環保、石化、電力、建材、礦山等管道作通風調節介質流量之用。煙氣蝶閥設計新穎、合理、結構獨特，重量輕，啟閉迅速，操力矩小，操作方便，省力靈巧，采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D41W煙氣蝶閥結構圖
D41W 煙氣蝶閥主要零件部件材料表
序號
零件名稱
材料名稱
1
閥體
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
2
蝶板
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
3
密封圈
與閥體相同
4
閥桿
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
5
填料
氟塑料、柔性石墨
D41W 煙氣蝶閥主要性能參數表
公稱通徑DN(mm)
50～2000
公稱壓力PN(MPa)
0.05
0.25
0.6
試驗壓力
強度試驗
0.075
0.375
0.9
密封試驗
≤1%泄漏量
適用介質
煤氣、含塵氣體、煙道氣等。
D41W 煙氣蝶閥主要外型尺寸表
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸(mm)
參考值(kg)
L
H
H0
A
B
D
D1
D2
n-d
0.05-0.25
50
108
70
215
270
65
140
110
88
4-14
9
65
112
80
235
270
65
160
130
108
4-14
12
80
114
95
263
270
65
190
150
124
4-18
15
100
127
105
283
270
65
210
170
144
4-18
17
125
140
120
313
310
65
240
200
174
8-18
23
150
140
132
338
310
65
265
225
199
8-18
25
0.6
50
108
70
215
270
65
140
110
88
4-14
9
65
112
80
235
270
65
160
130
108
4-14
12
80
114
95
263
270
65
190
150
124
4-18
15
100
127
105
283
270
65
210
170
144
4-18
17
125
140
120
313
310
65
240
200
174
8-18
23
150
140
132
338
310
65
265
225
199
8-18
25
歡迎選購河南湖高閥門物資有限公司【手柄煙氣蝶閥D41W-0.6C 】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
