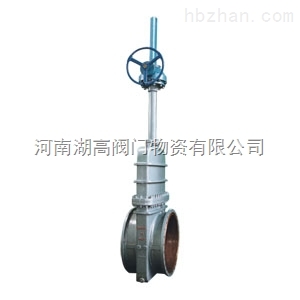

帶導流孔平板閘閥

產品概述

Z43FM帶導流孔平板閘閥適用范圍：

適用于Class150～900LB、PN1.0～16.0MPa,工作溫度-29～180℃的天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等到輸送管線，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，也可用于放空系統和汽儲存裝置上，用作啟閉設備。閥體有扁體和圓體兩種形式，閥座有雙重密封和自清洗功能，全封閉結構，防護性能好，可適應全天候要求。

Z43FM帶導流孔平板閘閥結構優勢：

1、閥體有鑄造和焊接兩種結構。

2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

7、本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。

8、閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。

9、全封閉結構，防護性能好，可適應全天候要求。

10、閥門設有指示桿或觀察窗以表示閥門的啟閉情況。

Z43FM帶導流孔平板閘閥采用標準：

Z43FM帶導流孔平板閘閥性能規范：
