店鋪名稱：河南湖高閥門物資有限公司

河南湖高閥門物資有限公司專業生產銷售各種高中低壓閥門,各種不銹鋼閥門,石油專用閥,天燃氣專用閥,衛生級食品專用閥,電站閥門,電動閥門,氣動閥門,高溫高壓閥門,熱軋除鱗系統閥門,減溫減壓裝置,低溫閥,液氨閥,緊急切斷閥,料...

商品介紹

品牌:湖高

商品名稱:齒輪傳動帶導流孔平板閘閥,Z543WY傘齒輪平板閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

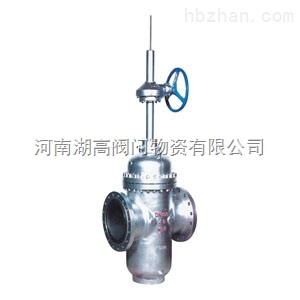

齒輪傳動帶導流孔平板閘閥

產品概述

Z543WY,Z543Y傘齒輪平板閘閥也稱齒輪傳動帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
系列型號：Z543(4)F(Y、H)
連接方式：法蘭
結構形式：3-單閘板、4-雙閘板
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑：DN100～1000mm，NPS4"～40"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb
該系列閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。

齒輪傳動帶導流孔平板閘閥結構圖

齒輪傳動帶導流孔平板閘閥鏈接尺寸：

DN	PN16 PN25 150Lb	PN40 PN64 300Lb	PN40 PN64 PN100	PN100 600Lb	PN160 PN200	900Lb 1500Lb
100					425	457
125				508	480	559
150	267	403	450	559	530	610
200	292	419	550	660	620	737
250	330	457	650	787	730	838
300	356	502	750	838	850	965
350	381	762	850	889	980	1029
400	406	838	950	991	1100	1130
450	432	914	1050	1092	1200	1219
500	457	991	1150	1194	1250	1321
600	508	1143	1350	1397	1450	1549
700	610	1346
800	660
900	711
