            商品介紹

            品牌:湖高
            商品名稱:鑄鐵鑲銅圓閘門廠家,鑄鐵鑲銅圓閘門價格
            商品編號:
            分類:壓縮機配件及輔助設備 其它各類閥類

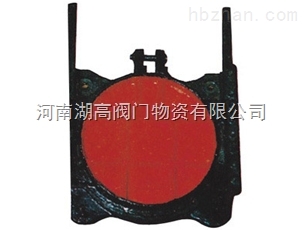

            • 鑄鐵鑲銅圓閘門

              產品概述

               鑄鐵鑲銅圓閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。本系列閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類,根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計,結構合理、受力均勻,采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。

              二、產品結構特點和工作原理:

                   1.鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

                   2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。

                   3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

                   4.品種規格齊全,適應性廣。

                    5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

                   三、主要技術性能參數:

                   1.型號與規格:

                   圓形閘門:明桿式 ZMY DN300~DN1500mm

                   2.鑄鐵鑲銅閘門主要性能指標:
                   a)閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。
                   b)密封面每米長度滲水量:正向≤0.7L/min ·m   反向≤1.25L/min ·m
                   c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。
                   d)工作環境:溫度-20℃~120℃   濕度:95%    工作介質:水與污水PH值:5~10
                   e)安裝位置:正常狀態下正向迎水、處于鉛垂狀態。
                   f)最大工作水頭:單向受壓:正向:10m   反向:5m   雙向受壓:均為10m
                   g)啟閉速度:不小于0.2m/min,不大于1.5m/min。
                   h)閘框距邊壁距離≥300㎜,距池底距離≥150㎜~250㎜。

                   四、主要零部件材質及執行標準:

              零部件名稱

              材質

              材質標準

              閘板

              灰鑄鐵、球鐵、不銹鋼

              GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

              門框

              灰鑄鐵、球鐵、不銹鋼

              導軌

              灰鑄鐵、球鐵、不銹鋼

              密封面

              錫青銅 NBR橡膠

              GB1176-87 或GB12225-89

              楔塊

              錫青銅、NBR橡膠

              傳動螺桿

              不銹鋼

              GB1220-84

              吊塊螺母

              鋁鐵青銅ZCuA110Fe3

              GB1176-87

              緊固件

              0Cr17Ni12Mo2、0Cr18Ni9Ti

              GB1220-84

              五、主要外形連接尺寸:                                     單位:mm

              型號

              通徑DN

              A

              A1

              B

              B1

              C

              D1

              E

              H

              b

              φd

              4-φd1

              ZMY-300

              300

              407

              300

              150

              75

              200

              320

              44

              562

              20

              16

              4-φ22

              ZMY-400

              400

              524

              400

              206

              122

              256

              420

              51

              750

              25

              20

              4-φ25

              ZMY-500

              500

              644

              500

              236

              135

              312

              520

              60

              870

              25

              20

              4-φ25

              ZMY-600

              600

              764

              600

              255

              152

              368

              620

              60

              983

              25

              20

              4-φ26

              ZMY-700

              700

              884

              700

              280

              158

              430

              724

              74

              1262

              30

              25

              4-φ28

              ZMY-800

              800

              984

              800

              280

              158

              478

              824

              74

              1392

              30

              25

              4-φ28

              ZMY-900

              900

              1105

              900

              340

              170

              525

              928

              105

              1750

              30

              25

              4-φ32

              ZMY-1000

              1000

              1205

              1000

              370

              190

              590

              1030

              110

              1828

              35

              30

              4-φ32

              ZMY-1200

              1200

              1425

              1200

              405

              220

              695

              1232

              115

              2182

              35

              30

              4-φ32

              ZMY-1500

              1500

              1766

              1500

              425

              225

              840

              1536

              115

              2933

              80

              30

              4-φ32
