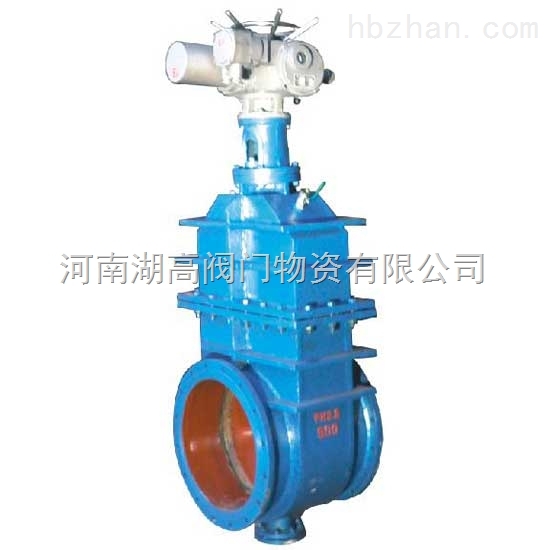

(SF)SYZ948W水封暗桿平行雙閘板燃?xì)饩o急切斷閥

產品概述

(SF)SYZ948W水封暗桿平行雙閘板燃?xì)饩o急切斷閥適合介質為：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣燈各種污煤氣，及液化氣、天然氣、礦井瓦斯氣燈潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
(SF)SYZ948W水封暗桿平行雙閘板燃?xì)饩o急切斷閥主要特點及性能：
1、閥桿采用雙螺牙大導程螺紋傳動，電動裝置采用36r/min輸出轉速能實現緊急快速啟閉，開啟速度是通用閘閥的2－3倍。
2、閥門切斷關閉時，閥桿旋轉通過閥桿螺母推動斧式頂楔經鍥塊作用力，使平行雙閘板沿著水平方向左右分開，產生巨大擠壓力使閘板密封面緊密壓緊，達到閥門關閉狀態，閥門圈關閉狀態時，閥體內腔由入水口注滿自來水增加內腔閥板壓力，使平行屏閘板密封性能更緊密可靠，有效保障了閥體出口端燃?xì)饬阈孤?br />3、閥門內壁采用內循環恒溫系統，使閥門適用溫度范圍更廣（－20°C～425°C）,避免溫度≦0°C，閥體全關閉注水狀態下結冰膨脹，避免溫度過高或過低閥體熱脹冷縮變形，破壞閥體內部結構及密封性能。
4、閥門采用導軌滾軸結構，可有效防止閘板與閥體產生摩擦，避免內腔不潔凈燃?xì)獗ǎ碓摻Y(jié)構使閥門安裝角度及方式更靈活，可臥式、側式及傾斜安裝。
5、閥門底部設有排污口及配套排污閥門，當水封燃?xì)忾l閥開啟前，應先將該排污閥門打開，便于將內腔水及污垢雜志排盡，隨后關閉排污閥門，開啟閘板安全通氣。
6、水封平行雙閘板燃?xì)饩o急切斷閥，主要分為彈性密封系列YSZ□44X/F-2.5C,硬密封系列YSZ□44W/Y/H-2.5C.
（1）彈性密封系列YSZ□44X/F-2.5C主要特點有：內部結構采用單斧式頂楔，閥門開啟閘板提升時，頂楔上移，平行雙閘板在高強彈簧收縮牽引作用力下自動合攏，閥體及閘板密封面自動分離，沿導軌滾軸方向位移避免彈性密封面磨損擦傷；閥門關閉時，同等原理彈性密封面在完全沒有摩擦過程中，閥桿推動斧式頂楔到達底部，經閘板鍥塊的作用左右水平分開壓緊密封面；該系列閥門溫度適用于－20°C~120°C范圍。
（2）硬密封系列YSZ□44W/Y/H-2.5C主要特點有：內部結構采用四根斧柱式頂楔，平行雙閘板通過高強彈簧及閘板限位拉條緊密貼緊閥體密封面，密封面加工采用研磨工藝，閘板在相對位移過程是切除污垢及滑動密封過程，密封及安全性能可靠；關啟過程中能自動鏟除密封面污垢，保持嚴密的密封，閥門關閉時，閥桿推動平行雙閘板上四根斧柱式頂楔到達底部，經底部閥體鍥塊的作用產生，左右水平作用力，壓緊密封面；閥門開啟閘板提升時四根斧柱式頂楔離開閥體鍥塊，頂楔產生的左右水平作用力消失，閘板于閥體在高強彈簧及閥桿提升作用力下相對滑動位移，自動切除污垢；該系列閥門溫度適用于－20°C~425°C范圍。
7、平行式雙閘板一般通過頂楔產生密封力，密封面相對位移小，不易擦傷。
8、明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置、直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。
