鍛鋼焊接波紋管截止閥WJ61H,鍛鋼焊接截止閥
鍛鋼焊接波紋管截止閥 波紋管截止閥 鍛鋼截止閥
品牌
湖高型號
WJ61H瀏覽次數
131 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:鍛鋼焊接波紋管截止閥WJ61H,鍛鋼焊接截止閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

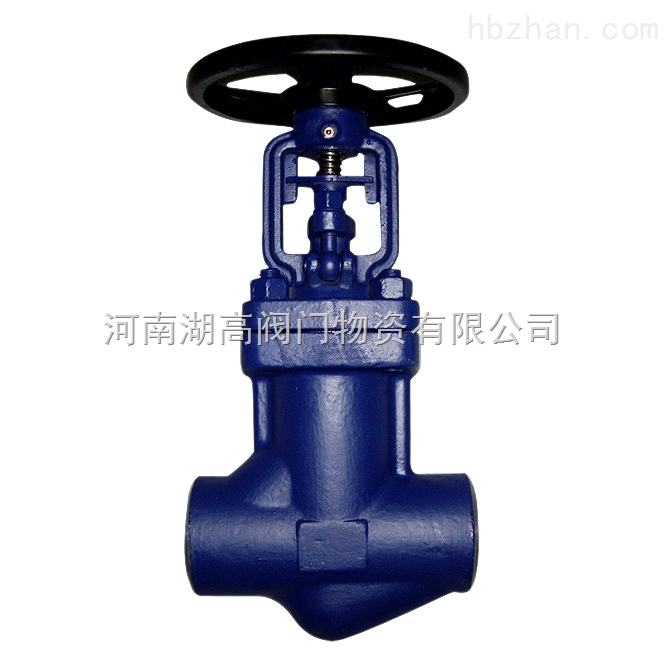

鍛鋼焊接波紋管截止閥WJ61H
產品概述
鍛鋼焊接波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。
焊接式波紋管截止閥結構特點
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
·800LB
鍛鋼波紋管截止閥 800Lb
鍛鋼焊接波紋管截止閥結構圖及標準材質細表
序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
閥體
A105
A182F22
A182F304(L)
A182F316(L)
2
閥瓣
A276420
A276304
A276304(L)
A276316(L)
3
閥桿
A182F6
A182F304
A182F304(L)
A182F316(L)
波紋管
SS
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料壓套
A276420
A182F304
10
填料壓板
A216WCB
A351CF8
12
閥桿螺母
A276420
手輪
A197
13
鎖緊螺母
A1942H
A1944
A1948
A1948M
銷釘
A276420
A182F304
活節螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
墊圈
SS
14
銘牌
SS
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
—29℃～425℃
—29℃～550℃
—29℃～200℃
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
NPS
縮徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(開)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3.0
4.8
7.9
11.0
16.8
25.2
焊接式
3.0
2.8
4.8
7.0
9.6
13.5
20.25
