西門子球閥執行器GQD

產品概述

西門子球閥執行器GQD在暖通空調系統中用于驅動西門子兩通球閥VAI61...系列和三通球閥VBI61...系列三位控制或模擬量調節的電動執行器，帶 0.9 米長電線。適用于供熱、通風及空調系統中，作為電動、手動控制或截止閥，符合船舶和電站的技術要求。用于開式或閉式系統中； 兩位控制（開/關）；三位控制；用于鍋爐、制冷機及冷卻塔環路；換熱器或整個換熱站水流的開/關選擇控制。廣泛應用于城市供暖、供氣、空調制冷等的樓宇自動控制系統。西門子電動球閥也適用于化工、石油、冶金、電力、食品、藥業等行業的生產過程自動控制系統。適用介質：蒸汽、冷/熱水及其它非腐蝕性介質流體的流量調節，從而實現調節系統的溫度、濕度、壓力、流量的功能。

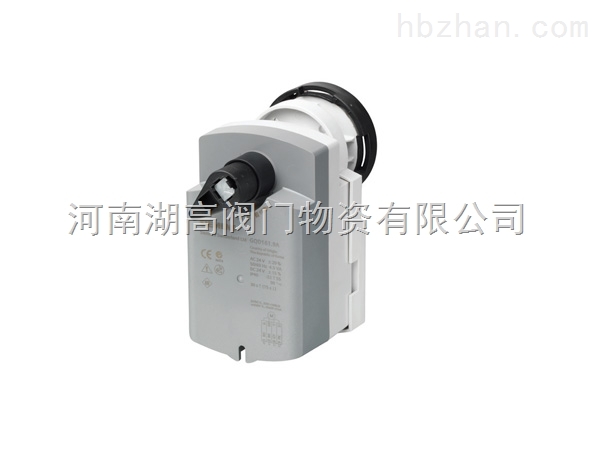

西門子球閥執行器GQD161.9A GQD131.9A

適用于西門子兩通球閥VAI61...系列和三通球閥VBI61...系列
三位控制或模擬量調節的電動執行器，帶 0.9 米長電線。

	產品型號：	GQD161.9A GQD131.9A
	產品名稱：	GQD西門子球閥執行器
	規　　格：	GQD..
	產品備注：	與VAI61系列球閥配套使用
	產品類別：	西門子執行器

用途

適用于 西門子DN15 到 DN50 的二通/三通螺紋球閥
適用于采用模擬量調節 (DC 0–10 V) 或三位控制的閥門

型號概覽

GQD161.9A

電源：AC 24 V / DC 24…48 V
扭力：2
控制信號：DC 0–10 V
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：30s（開）/15s（復位）

GQD131.9A

電源：AC 24 V / DC 24…48 V
扭力：2Nm
控制信號：三位
手動調節：按下齒輪組脫離按鈕，即可手動調節執行器
運行時間：30s（開）/15s（復位）

操作

手柄能夠驅動執行器到 0° 至 90° 間的任何位置。壓下脫離按鈕即可操作手柄。
釋放脫離按鈕，出現從控制器傳輸過來的控制信號時，控制信號優先決定閥位。

接線端子

GQD161.9A GQD131.9A

G    1    紅色   RD    火線   AC 24 V
G0   2    黑色   BK    中線
Y2   6    紫色   VT     定位信號 AC 0 V，順時針
Y1   7    橙色   OG    定位信號 AC 0 V，逆時針
Y    8    灰色   GY    定位信號 DC 0–10 V
U    9    粉色   PK    位置指示 DC 0–10 V
