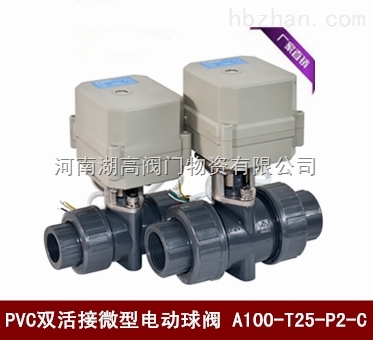

PVC微型電動閥

產品概述

PVC微型電動閥執行器外殼采用合金材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，精密度高，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元。外形美觀，體積小巧，性能可靠，輸出扭矩大，使用壽命長（5～10萬次）電氣限位和機械限位一體化設計,定位準確,一致性很高,杜絕執行器連轉的可能.執行器和閥門可以多角度裝配，方便于對于空間的分配需求。球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。替換電磁閥不能正常工作的環境。

PVC微型電動閥設計特點

1、采用全銅齒輪設計，精度高輸出力矩大。

2、外型小巧，結構緊湊。

3、運行電流低，可以使用電池供電。

4、密封性能良好，防護等級IP67.

適用場合

1 、IC卡水表、熱計量表、空調自動加濕。

2 、自動排水設備、高校節水器具。

3 、工業自控小型設備、環保等領域，替換電磁閥不能穩定工作的場合。

PVC微型電動閥型號解析

細節描述

線路控制圖如下：

CR2-01（2 線控制）

 1. 紅線接通正極，黑線接通負極，閥門關閉，到位后執行器內部自動斷電。

2. 黑線接通正極，紅線接通負極，閥門打開，到位后執行器內部自動斷電。

*  電壓選配：DC12V/DC24V

*  不得超過電壓工作

CR2-02 (2 線控制-斷電復位）

1、紅線、黑線接電源。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

*  電壓選配：AC/DC110V-230V,AC/DC9-24V,AC/DC9-35V.

*  不得超過電壓工作

CR3-03（3 線控制）

1、紅線、綠線接正極，與黑線接負極。

2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電。

*  電壓選配：AC/DC12V，AC/DC24V。

*  不得超過電壓工作

CR4-01（4線控制，帶反饋信號）

1、紅線、黑線接負極, 白線，黃線接開關。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

* 電壓選配：AC/DC110V-230V

*  控制線帶DC5V /DC24V電 ,在多臺電動閥并聯同時使用時,必須把顏色相同的控制線接在一起,否則電動閥不能正常工作。

CR5-01（5線控制，帶反饋信號）

1、紅線接通正極，黑線接通負極，閥門全關并保持。

2、黑線接通正極，紅線接通負極，閥門全開并保持。

3、綠線和白線接閥門全開信號線。

4、黃線和白線接閥門全關信號線。

*  電壓選配：DC12V/DC24V

*  不得超過電壓工作

*  反饋帶載能力：1、最大電壓DC36V，AC220V;2、最大電流為0.4A.

CR5 02  ( 5線控制，帶反饋信號)

1、紅線、黑線接電源。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

4、綠線和白線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

*  電壓選配：AC/DC9-35V,AC110-230V

*  不得超過電壓工作

*  反饋帶載能力：1、最大電壓DC36V，AC220V;2、最大電流為0.4A。

CR7-03（7線控制）

1、紅線、綠線接正極，與黑線接負極。

2、當綠線開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當綠線開關斷開，閥門閉合，到位后執行器內部自動斷電

4、藍線和灰線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

*  電壓選配：電壓選配：AC/DC12V，AC/DC24V。

*  不得超過電壓工作

CR7-04（7線控制）

1、紅線、黑線接負極, 白線，黃線接開關。

2、當開關閉合，閥門打開，到位后執行器內部自動斷電。

3、當開關斷開，閥門關閉，到位后執行器內部自動斷電。

4、綠線和白線接閥門全開信號線。

5、黃線和白線接閥門全關信號線。

*  電壓選配：AC/DC110V-230V

*  不得超過電壓工作
